Bir teknenin en kritik noktalarından biri, pervane şaftının stern tube içerisinden gövdeye geçtiği bölgedir. Bu noktada şaft sızdırmazlığı güvenli şekilde sağlanamazsa deniz suyu tekne içerisine girer; makine dairesi, şaft hattı ve ekipmanlar risk altına girer. Bu yüzden doğru seçilmiş, doğru monte edilmiş bir şaft sızdırmazlık sistemi, tekne ve yat sahipleri için konfor kadar güvenlik meselesidir.

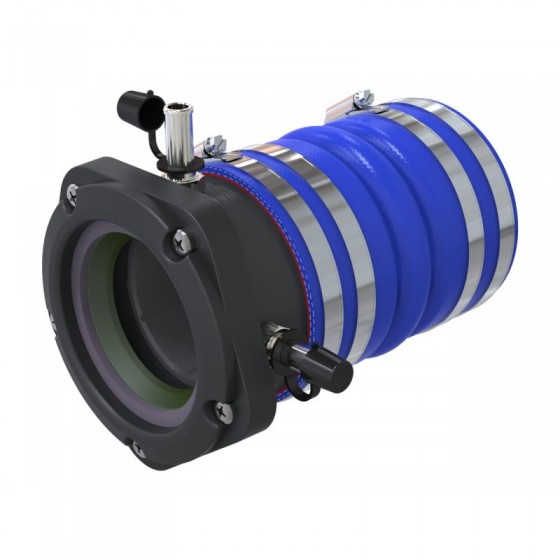

Çemberci Marine, yatlardan ticari gemilere kadar farklı tip ve boyutlardaki deniz araçları için CMSeal Şaft Sızdırmazlık Sistemini üretmektedir. Sistem; güvenilir, servis edilebilir ve uzun ömürlü olacak şekilde geliştirilmiştir. Tasarımda yalnızca sızdırmazlık performansı değil; bakım kolaylığı, parça değiştirilebilirliği, titreşimlere uyum ve uzun süreli çalışma güvenilirliği de ön planda tutulmuştur.

CMSeal, 25 mm – 165 mm ve 1″ – 8″ arasındaki pervane şaft çaplarına uygun farklı ölçülerde üretilir. Farklı stern tube çaplarına uygun seçenekler sayesinde yat, motor yat, ticari tekne ve farklı tipteki deniz araçlarında geniş bir kullanım alanı sunar. Kısacası tekne şaft sızdırmazlık ihtiyacınız hangi ölçüde olursa olsun, doğru modeli birlikte belirleyebiliriz.

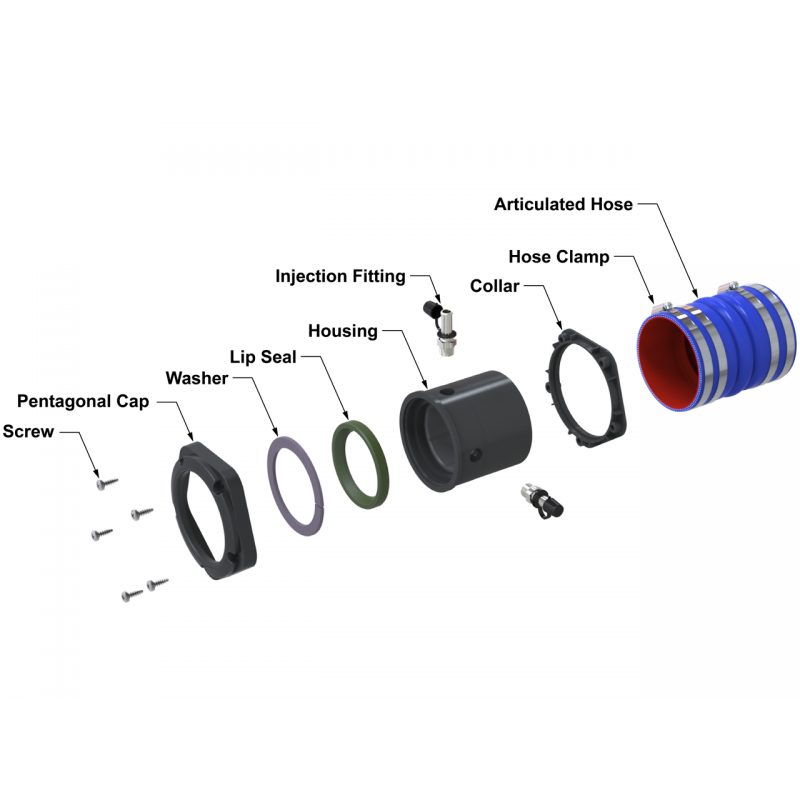

CMSeal sistemi; sızdırmazlık gövdesi, şaft keçesi, esnek bağlantı hortumu, paslanmaz bağlantı elemanları ve soğutma/yağlama hattı gibi birbiriyle uyumlu bileşenlerden oluşur. Sistemin içerisinde bulunan özel dudaklı şaft keçesi, dönen pervane şaftının yüzeyiyle sürekli ve kontrollü temas ederek sızdırmazlığı sağlar.

Esnek silikon hortum bağlantısı ise yalnızca bir bağlantı elemanı değildir. Motor titreşimleri, şaft hareketleri ve teknenin çalışma koşulları nedeniyle şaft hattı tamamen hareketsiz değildir. CMSeal'in esnek yapısı, bu sınırlı titreşim ve hareketlerin sızdırmazlık gövdesine doğrudan aktarılmasını azaltmaya yardımcı olur.

Sızdırmazlık performansının korunabilmesi için sistemin doğru ölçülerde seçilmesi, uygun şekilde monte edilmesi, şaft yüzeyinin düzgün olması ve gerekli soğutma/yağlama şartlarının sağlanması önemlidir. Şaft keçesinin çalıştığı yüzeyde derin çizik, korozyon veya aşınma bulunmaması, keçenin ömrünü doğrudan etkiler.

Çift makineli deniz araçlarında, iki adet CMSeal şaft sızdırmazlık sisteminin çift rekorlu hortum bağlantı sistemi ile birbirine bağlanmasını tavsiye ediyoruz. Bu bağlantı, her iki sızdırmazlık ünitesinin soğutma ve yağlama hattının daha güvenli çalışmasına yardımcı olur.

Makinelerden birinin devre dışı kalması veya o taraftaki su beslemesinin kesilmesi durumunda, çalışmaya devam eden makinenin su hattından diğer CMSeal sistemine de besleme sağlanır. Böylece çalışmayan makineye bağlı pervane şaftı su hareketi nedeniyle dönse bile ilgili sistemin soğutma ve yağlama desteği devam eder. Bu uygulama özellikle çift motorlu yatlarda ve ticari deniz araçlarında sistem güvenilirliğini artırır.

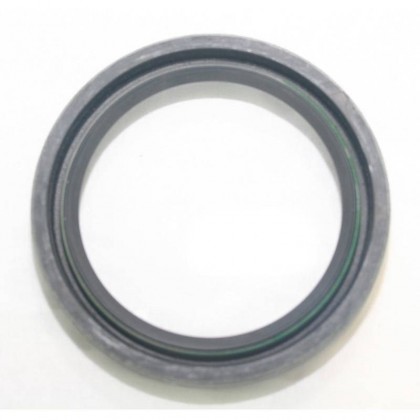

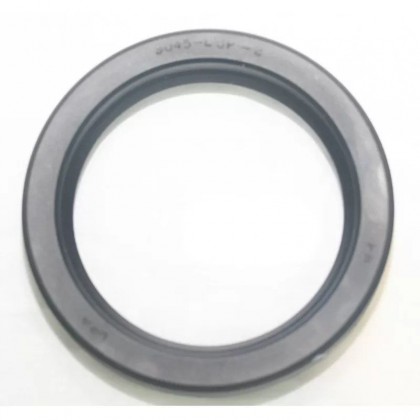

CMSeal sisteminin en önemli servis avantajlarından biri, montaj sırasında pervane şaftı üzerine iki adet yedek şaft keçesinin önceden yerleştirilebilmesidir. Normal şartlarda keçe değişimi için şaft ile makine arasındaki kaplin bağlantısını sökmek gerekebilir; büyük şaft sistemlerinde bu, zaman ve işçilik açısından ciddi bir yüktür.

CMSeal'de şaft üzerinde hazır bekleyen yedek keçeler sayesinde, uygun sistem ve montaj koşullarında çalışan keçe değiştirilmek istendiğinde şaft kaplinini sökmeye gerek kalmadan yedek keçe devreye alınabilir. Bu da bakım süresinin kısalması, işçilik ihtiyacının azalması ve teknenin servis dışı kalma süresinin düşmesi anlamına gelir.

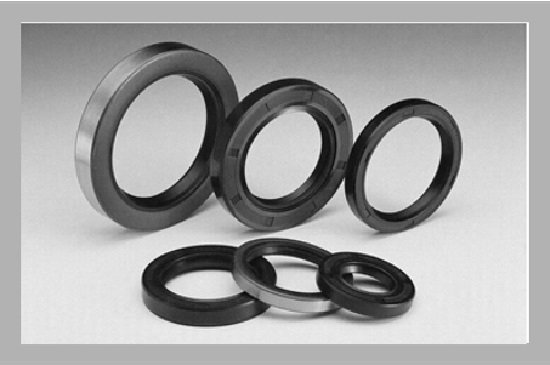

Çemberci Marine şaft keçeleri, CMSeal pervane şaftı ve dümen mili sızdırmazlık sistemlerinde kullanılmak üzere sistemin çalışma şartlarına göre tedarik edilir. Keçeler NBR / XNBR (Nitril Bütadien Kauçuk) esaslı malzemeden, aramid elyaf takviyeli kompozit dış yapı ile üretilen LUP profilli lip seal keçelerdir. Kompozit yapı keçenin formunu ve mekanik bütünlüğünü korurken, elastomer dudak şaft yüzeyiyle gerekli teması sağlar.

Ürün gamımızda üç ayrı liste bulunur: imperial (inç) şaft keçeleri, metrik şaft keçeleri (25 mm – 130 mm) ve dümen mili keçeleri. Siparişte parça numarasını belirtmeniz yeterlidir; mevcut keçenizin üzerindeki parça veya seri numarasını bildirerek de yedek şaft keçesi siparişi oluşturabilirsiniz. Doğru keçe seçiminde yalnızca şaft çapı değil; iç çap, dış çap, genişlik ve profil birlikte değerlendirilir.

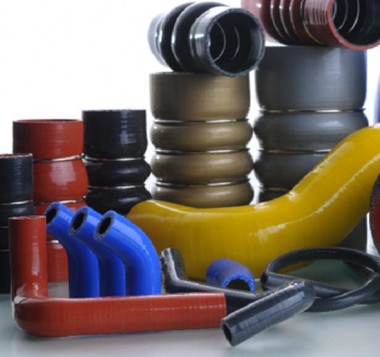

CMSeal'in esnekliğini sağlayan çok katmanlı silikon hortum, hem şaft hattındaki titreşim ve hareketlere uyum sağlar hem de sızdırmazlık gövdesinin stern tube üzerinde güvenli konumda kalmasına yardımcı olur. Hortumun doğru iç çapta ve uygun uzunlukta seçilmesi, montaj sonrası aşırı gerilme veya sıkışmaya maruz kalmaması önemlidir.

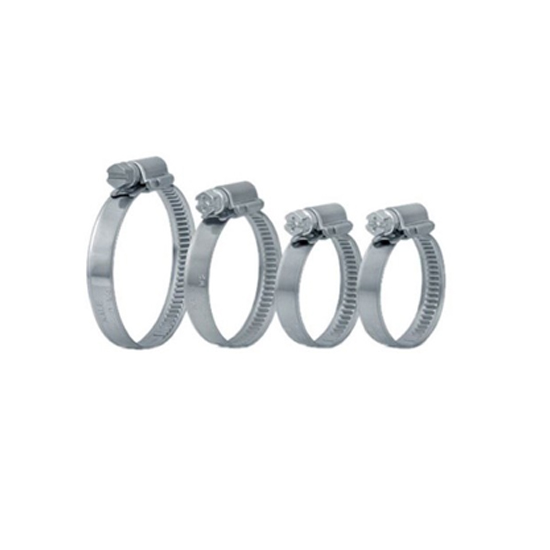

Hortumu sabitleyen hortum kelepçeleri, 316 kalite paslanmaz çelikten tedarik edilir; bant, vida ve gövde dahil temel parçalar deniz ve tuzlu su ortamına uygun korozyon dayanımı sunar. Doğru ölçüde seçilmiş kelepçe, hortum yüzeyini ezmeden dengeli sıkma kuvveti uygular.

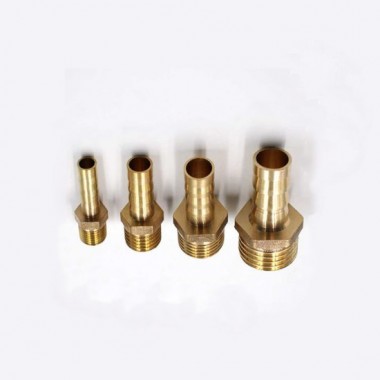

Soğutma ve yağlama suyunun sisteme bağlanmasını sağlayan hortum rekorları ise pirinç ve 316 paslanmaz çelik seçenekleriyle farklı hortum ve bağlantı ölçülerinde bulunur. Rekor, yalnızca mekanik bir bağlantı elemanı değil; şaft keçesinin soğutulmasını ve yağlanmasını sağlayan hattın sürekliliğini koruyan bir sistem bileşenidir.

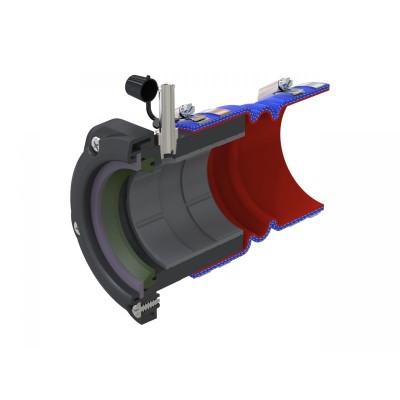

Doğru CMSeal modelinin belirlenebilmesi için sipariş öncesinde şaft hattına ait dört temel ölçünün alınması gerekir:

• Pervane şaft çapı: Şaftın dış çapı hassas ölçülmelidir; şaft keçesi ve CMSeal gövdesinin belirlenmesindeki temel ölçüdür.
• Stern tube dış çapı (OD): Silikon hortumun bağlanacağı bölümün dış çapıdır; güvenli bağlantı için hortum iç çapı buna uygun olmalıdır.
• Stern tube bağlantı uzunluğu: Hortumun güvenle oturabilmesi ve kelepçelerin doğru konumlandırılabilmesi için mevcut bağlantı yüzeyinin uzunluğu kontrol edilmelidir.
• CMSeal ile şaft kaplini arasındaki mesafe: Sızdırmazlık gövdesi, hortum ve yedek keçeler ile servis için gerekli çalışma alanı birlikte değerlendirilmelidir.

Ölçülerinizden emin değilseniz bize ulaşın; şaft çapınıza ve stern tube ölçünüze uygun modeli birlikte seçelim.

Çemberci Marine'ın temelleri, ana firmamız Çemberci Denizcilik'in 1958 yılında başlayan denizcilik ve üretim geçmişine dayanır. Pervane üretimiyle başlayan bu yolculuk, yıllar içinde pervane, şaft hattı ve deniz araçlarının mekanik sistemleri konusunda edinilen tecrübeyle gelişmiş ve bugün üçüncü nesil tarafından sürdürülen bir aile mesleğine dönüşmüştür. Çemberci Marine ise 2018 yılında tekne, yat ve deniz araçlarına yönelik ekipman ve sistemler geliştirmek amacıyla faaliyetlerine başlamıştır.

Atölyede, tersanede ve deniz araçları üzerinde edinilen saha tecrübesi, CMSeal şaft sızdırmazlık sistemlerinin tasarımına doğrudan yansımıştır. Kalite anlayışımız; doğru malzeme, doğru tasarım, doğru üretim, doğru montaj ve doğru servis desteğinin bir araya gelmesine dayanır.

Tuzla / İstanbul'daki merkezimizden Türkiye'nin dört bir yanına hizmet veriyoruz. Şaft sızdırmazlık, şaft keçesi, silikon hortum, hortum kelepçesi ve hortum rekoru ihtiyaçlarınız için 0(530) 126 90 27 numaralı hattan veya info@cembercimarine.com adresinden bize ulaşabilir, ürünlerimiz için hızlı teklif alabilirsiniz.
