HORTUM KELEPÇESİ

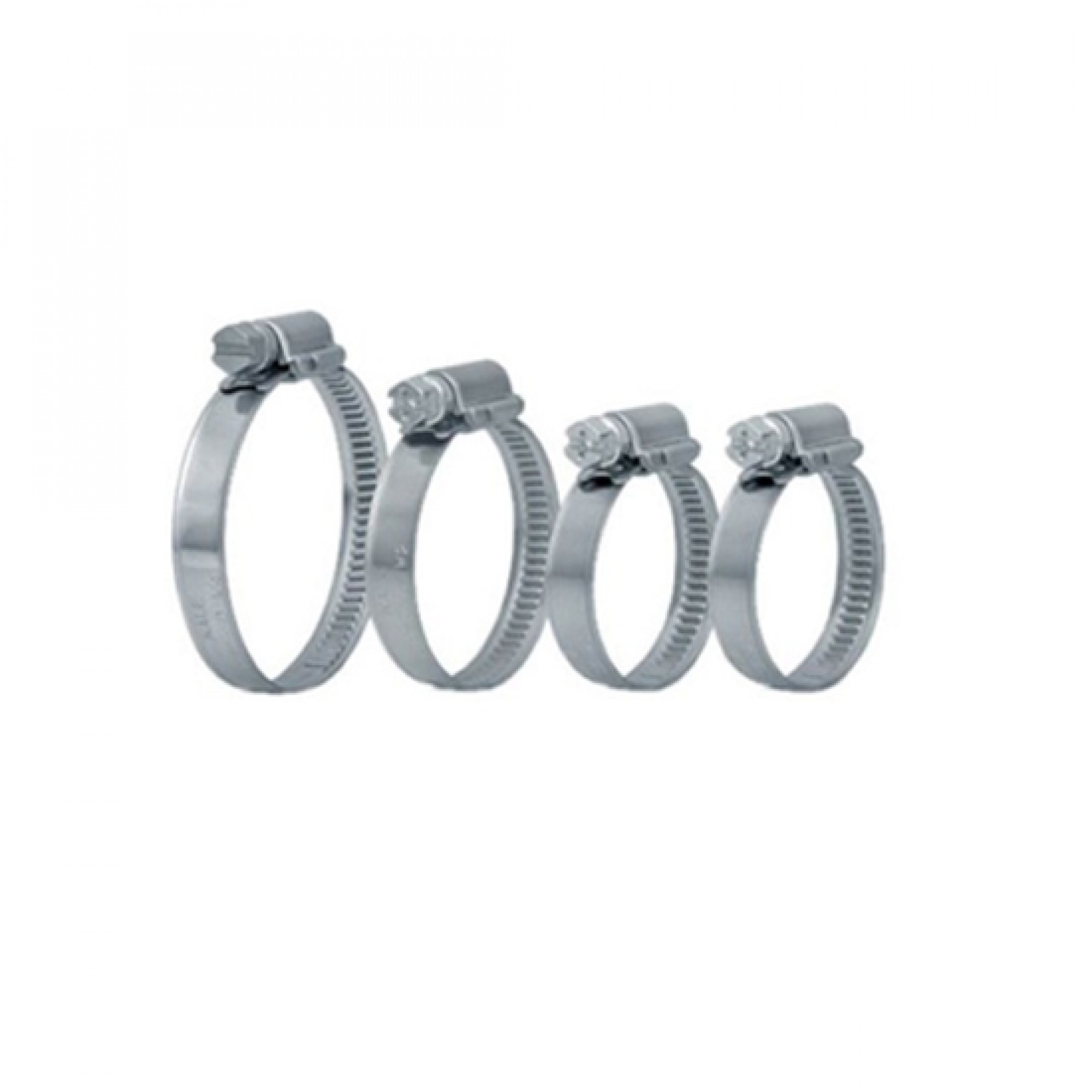

Çemberci Marine hortum kelepçeleri, CMSeal şaft sızdırmazlık sistemlerinde kullanılan silikon hortumların güvenli, dengeli ve uzun ömürlü şekilde sabitlenmesi amacıyla 316 kalite paslanmaz çelikten tedarik edilmektedir.

Şaft sızdırmazlık sistemlerinde hortum kelepçesi, küçük bir bağlantı elemanı gibi görünmesine rağmen sistem güvenliği açısından önemli bir bileşendir. Silikon hortumun stern tube ve CMSeal sızdırmazlık gövdesi üzerindeki bağlantısının doğru şekilde sabitlenmesi, sistemin çalışma sırasında konumunu korumasına ve sızdırmazlığın güvenli şekilde devam etmesine yardımcı olur.

Deniz ortamında kullanılan bağlantı elemanları sürekli olarak nem, deniz suyu, tuzlu ortam ve değişken çalışma koşullarına maruz kalabileceğinden, kullanılan malzemenin korozyon dayanımı büyük önem taşımaktadır. Bu nedenle CMSeal sistemlerinde kullanılan hortum kelepçelerinde 316 kalite paslanmaz çelik tercih edilmektedir.

Teknik Bilgiler

316 Kalite Paslanmaz Çelik Yapı

CMSeal hortum kelepçelerinin bandı, vida mekanizması ve gövdesi 316 kalite paslanmaz çelikten oluşmaktadır.

316 paslanmaz çelik, özellikle denizcilik uygulamalarında tercih edilen paslanmaz çelik sınıflarından biridir. Tuzlu su ve nemli ortamlardaki korozyon dayanımı sayesinde yat, tekne ve ticari deniz araçlarında kullanılan bağlantı ekipmanları için uygun bir malzeme seçeneğidir.

Kelepçenin yalnızca bandının değil, vida ve gövde dahil temel parçalarının 316 paslanmaz çelik olması, bağlantının deniz ortamındaki dayanıklılığının korunması açısından önemlidir.

Bu yapı sayesinde CMSeal hortum kelepçeleri;

  • Deniz ve tuzlu su ortamına karşı yüksek korozyon dayanımı,
  • Yüksek mekanik dayanım,
  • Güvenilir sıkma performansı,
  • Uzun süreli kullanım,
  • Bakım ve servis kolaylığı

sağlayacak şekilde kullanılmaktadır.

Silikon Hortuma Uygun Bağlantı Yapısı

CMSeal sistemlerinde kullanılan kelepçeler, silikon hortumların bağlantı yüzeyine uygun şekilde seçilmektedir.

Kelepçe bandının hortum çevresine mümkün olduğunca dengeli şekilde sıkma kuvveti uygulaması, silikon hortumun stern tube veya sızdırmazlık gövdesi üzerine güvenli şekilde sabitlenmesine yardımcı olur.

Doğru ölçüde seçilmiş bir kelepçe, bağlantının sağlanması için gereğinden fazla sıkma kuvveti uygulanması ihtiyacını azaltır. Böylece hortum yüzeyinde ezilme, kesilme veya gereksiz deformasyon oluşma riskinin azaltılmasına yardımcı olunur.

Özellikle çok katmanlı silikon hortumlarda kelepçenin ölçüsü ve sıkma aralığının hortum dış çapına uygun olması önemlidir.

Dengeli Sıkma Kuvveti

Hortum bağlantılarında yalnızca yüksek sıkma kuvveti uygulanması güvenli bağlantı anlamına gelmez. Önemli olan kelepçenin hortum çevresine kontrollü ve dengeli bir sıkma kuvveti uygulamasıdır.

CMSeal sistemine uygun kelepçeler, doğru ölçü seçildiğinde hortumun bağlantı yüzeyine dengeli şekilde oturmasına yardımcı olur.

Bu özellik, silikon hortumun elastik yapısı nedeniyle çalışma sırasında meydana gelebilecek küçük çap değişiklikleri ve mekanik hareketler açısından önemlidir.

Uygun kelepçe kullanımı sayesinde bağlantının gereğinden fazla sıkılması önlenirken, hortumun sistem üzerinde güvenli şekilde tutulması hedeflenir.

Hortum Yüzeyinin Korunması

Silikon hortumların bağlantısında kullanılan kelepçenin bant yapısı ve doğru ölçüde seçilmesi, hortumun kullanım ömrü açısından önem taşır.

Uygun olmayan, keskin kenarlı veya yanlış ölçüde bir kelepçe kullanılması silikon hortum yüzeyinde zaman içerisinde hasar oluşturabilir.

CMSeal sistemlerinde kullanılan kelepçeler, uygun montaj yapıldığında hortum yüzeyine kontrollü şekilde temas ederek hortumun yapısını bozmadan güvenli bağlantı sağlanmasına yardımcı olur.

Bu sayede hortumun;

  • Ezilme,
  • Kesilme,
  • Aşırı sıkışma,
  • Yüzey deformasyonu,
  • Lokal olarak aşırı yük altında kalma

risklerinin azaltılması amaçlanır.

Deniz Şartlarına Uygun Kullanım

Şaft sızdırmazlık sisteminin bulunduğu makine dairesi ve şaft hattı bölgesi; nem, sıcaklık değişimleri, deniz suyu ve mekanik titreşimlerin bir arada bulunabileceği zorlu çalışma ortamlarından biridir.

Bu nedenle kelepçelerin yalnızca montaj sırasında yeterli sıkma kuvveti sağlaması değil, aynı zamanda bu performansı uzun süre koruyabilecek malzemeden üretilmiş olması gerekir.

316 kalite paslanmaz çelik yapı, CMSeal hortum kelepçelerinin denizcilik uygulamalarında kullanılmasının temel avantajlarından biridir.

Doğru Kelepçe Ölçüsünün Önemi

CMSeal silikon hortumlarında kullanılacak kelepçenin, hortumun dış çapına ve bağlantı noktasına uygun sıkma aralığında seçilmesi gerekir.

Gereğinden büyük bir kelepçe yeterli ve dengeli sıkma sağlayamayabilir. Gereğinden küçük bir kelepçe ise hortuma aşırı kuvvet uygulanmasına ve silikon yapının zarar görmesine neden olabilir.

Bu nedenle kelepçe seçiminde yalnızca nominal hortum ölçüsünün değil, CMSeal hortumunun gerçek bağlantı ölçüsünün ve sistemde kullanılacak bağlantı noktasının dikkate alınması önemlidir.

Montaj Sırasında Dikkat Edilmesi Gerekenler

CMSeal hortum kelepçeleri monte edilirken bağlantı bölgesinin temiz ve düzgün durumda olduğundan emin olunmalıdır.

Kelepçe hortum üzerine düzgün şekilde yerleştirilmeli ve hortum çevresine eşit baskı uygulayacak konumda bulunmalıdır.

Montaj sırasında;

  • Kelepçenin doğru ölçüde olduğundan,
  • Hortumun stern tube veya CMSeal gövdesi üzerine yeterli mesafede oturduğundan,
  • Kelepçenin bağlantı bölgesine doğru konumlandırıldığından,
  • Hortumun kelepçe altında katlanmadığından veya sıkışmadığından,
  • Kelepçenin gereğinden fazla sıkılmadığından,
  • Vida ve gövde mekanizmasının düzgün çalıştığından

emin olunmalıdır.

Aşırı sıkma yapılması tavsiye edilmez. Gereğinden fazla sıkma kuvveti silikon hortumun yapısına zarar verebilir ve bağlantının kullanım ömrünü olumsuz etkileyebilir.

Periyodik Kontrol

CMSeal şaft sızdırmazlık sisteminin periyodik kontrolleri sırasında hortum kelepçelerinin de kontrol edilmesi tavsiye edilir.

Kontrol sırasında;

  • Kelepçenin genel durumu,
  • Bağlantı sıkılığı,
  • Vida mekanizmasının durumu,
  • Korozyon veya fiziksel hasar bulunup bulunmadığı,
  • Silikon hortum üzerinde deformasyon oluşup oluşmadığı,
  • Kelepçenin doğru konumda bulunup bulunmadığı

gözden geçirilmelidir.

Herhangi bir deformasyon, mekanik hasar veya bağlantı güvenliğini etkileyebilecek durum tespit edilmesi halinde ilgili kelepçenin değiştirilmesi tavsiye edilir.

CMSeal Hortum Kelepçesi Temel Özellikleri

  • 316 kalite paslanmaz çelik yapı
  • Bant, vida ve gövdede paslanmaz çelik malzeme
  • Deniz ve tuzlu su ortamına uygun yüksek korozyon dayanımı
  • CMSeal silikon hortumlarına uygun ölçü seçenekleri
  • Dengeli ve kontrollü sıkma performansı
  • Silikon hortum yüzeyinin korunmasına yardımcı yapı
  • Yüksek mekanik dayanım
  • Titreşimli çalışma ortamlarına uygun bağlantı
  • Kolay montaj ve servis
  • Uzun ömürlü kullanım

Sipariş Bilgileri

CMSeal sisteminiz için doğru hortum kelepçesinin belirlenebilmesi amacıyla sipariş sırasında kullanılan CMSeal silikon hortumun ölçüsünün veya hortum üzerinde bulunan ürün/seri numarasının bildirilmesi gerekmektedir.

Not: Siparişinizi doğrudan mevcut CMSeal hortumunun üzerinde yazılı olan seri veya ürün numarasını bildirerek oluşturabilirsiniz. Hortum üzerindeki bu bilgi sayesinde hortum ölçüsü belirlenerek sisteminize uygun kelepçe seçimi yapılabilir.

Doğru kelepçe ölçüsünün kullanılması; hortumun korunması, bağlantının güvenliği, sızdırmazlık sisteminin çalışma performansı ve uzun kullanım ömrü açısından büyük önem taşımaktadır.

Ölçü Tablosu

Hortum kelepçesi siparişinde aşağıdaki listeden parça numarasını belirtmeniz yeterlidir. CMSeal silikon hortumunuzun üzerindeki seri veya ürün numarasını bildirerek de sipariş oluşturabilirsiniz.

Parça NoÖlçü (inç)
CLAMP-03753/8"
CLAMP-05001/2"
CLAMP-15001.5"
CLAMP-20001.75" - 2"
CLAMP-22502.125" - 2.375"
CLAMP-25002.5" - 2.625"
CLAMP-30002.75" - 3.125"
CLAMP-35003.25" - 3.5"
CLAMP-40003.75" - 4.25"
CLAMP-42504.25"
CLAMP-45004.5" - 4.75"
CLAMP-50005" - 5.25"
CLAMP-55005.5"
CLAMP-60006"
CLAMP-65006.5" - 6.625"
CLAMP-70007"
CLAMP-80008"
CLAMP-86258.625"
CLAMP-100009.625" - 11"
