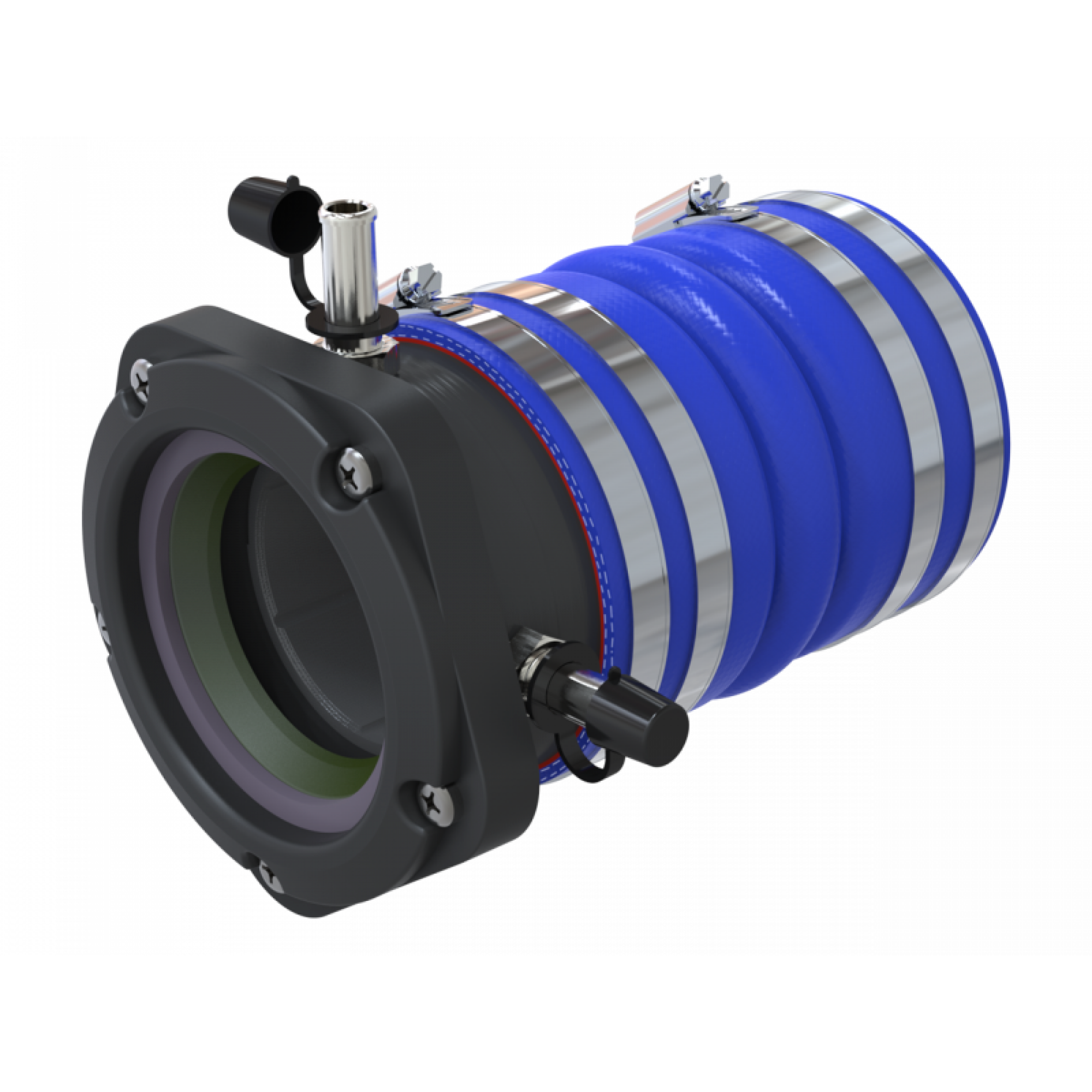

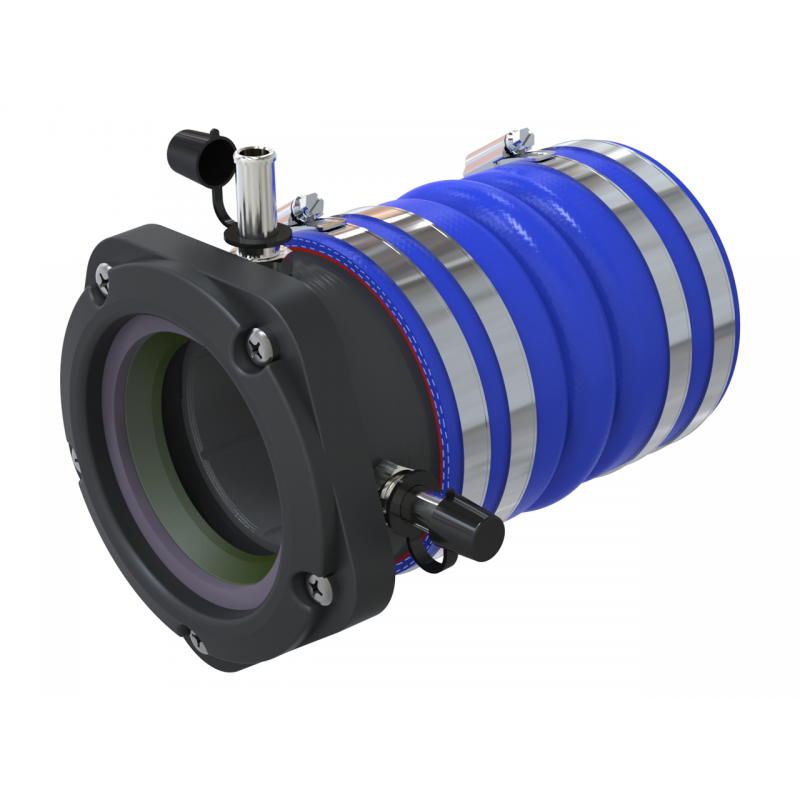

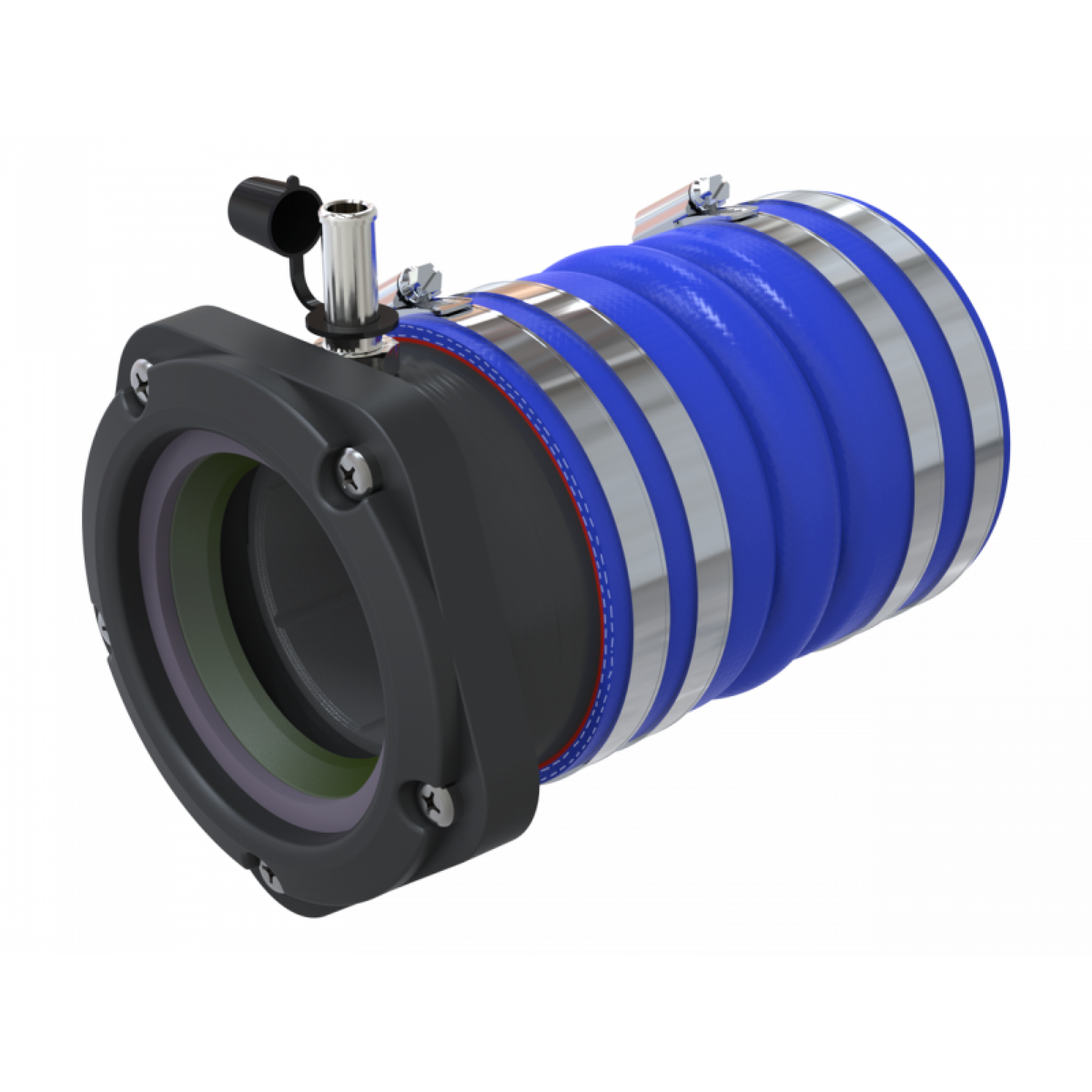

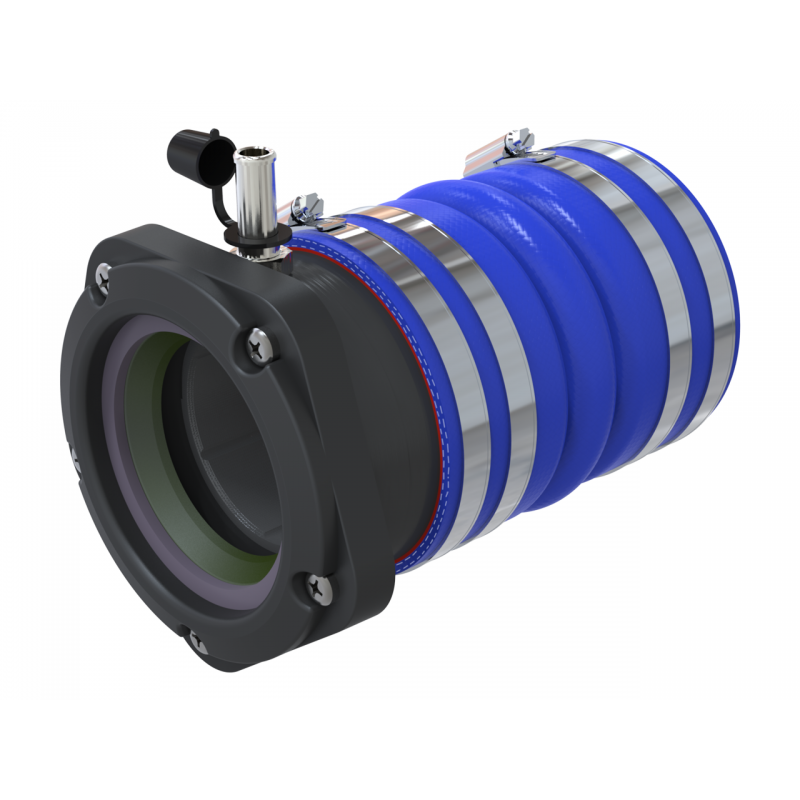

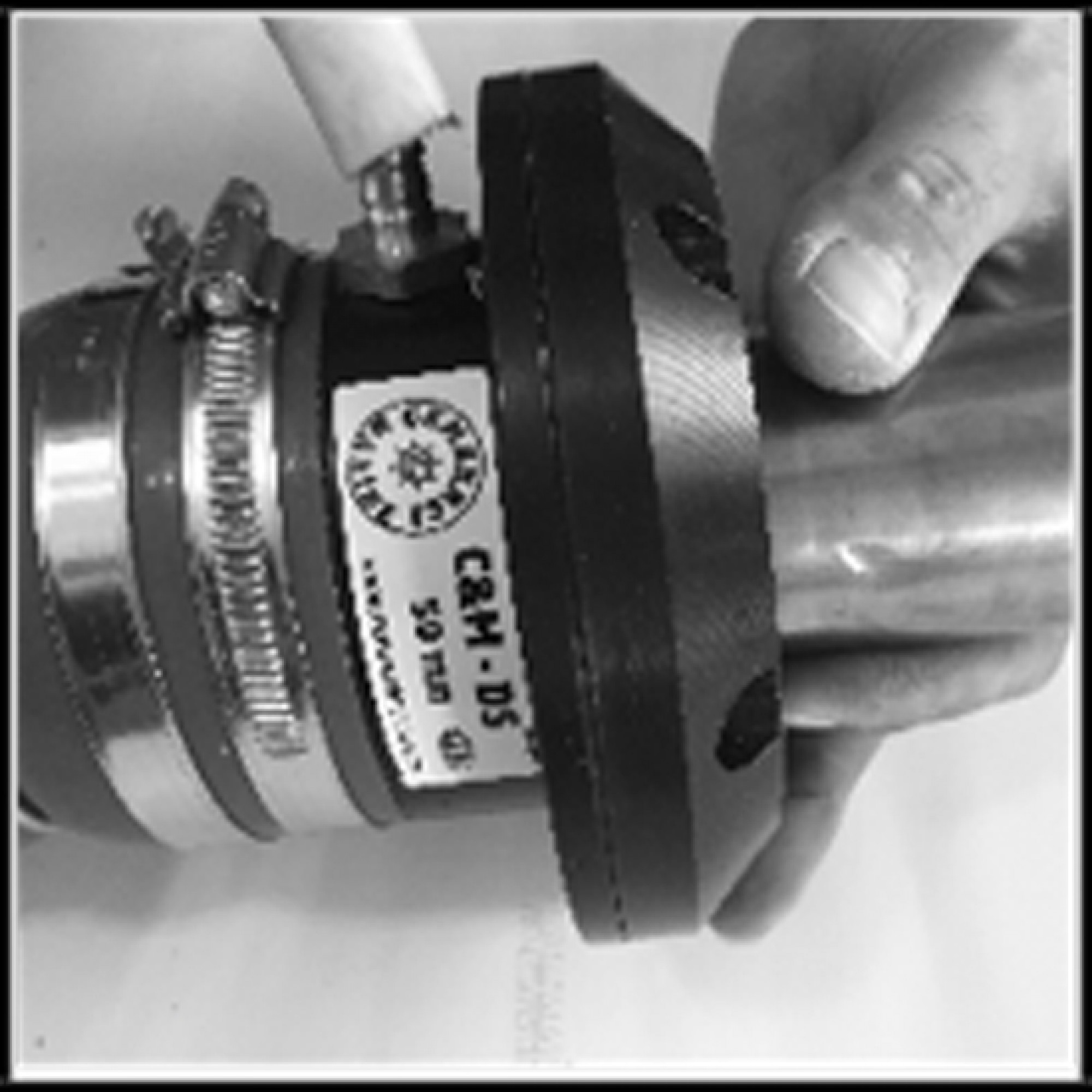

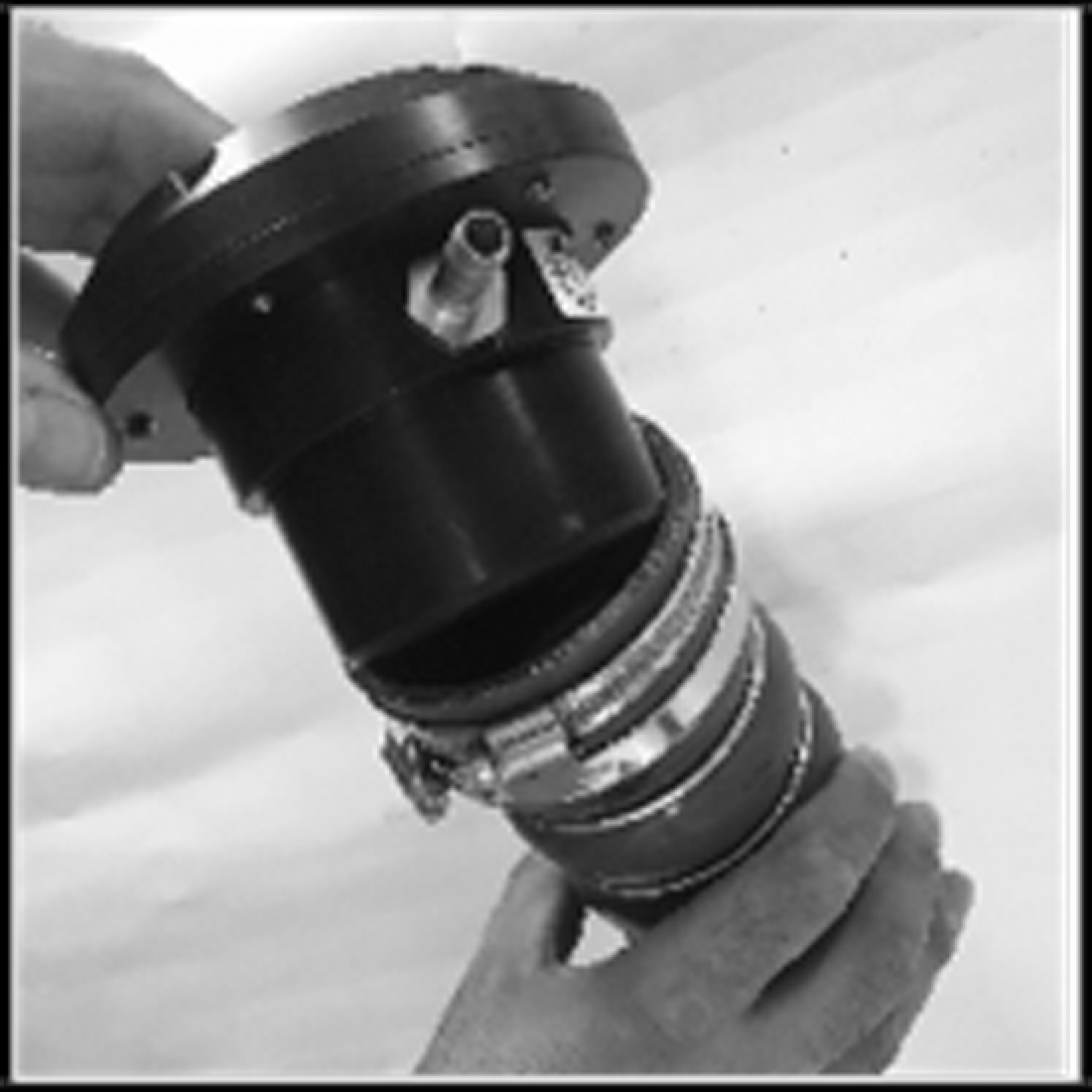

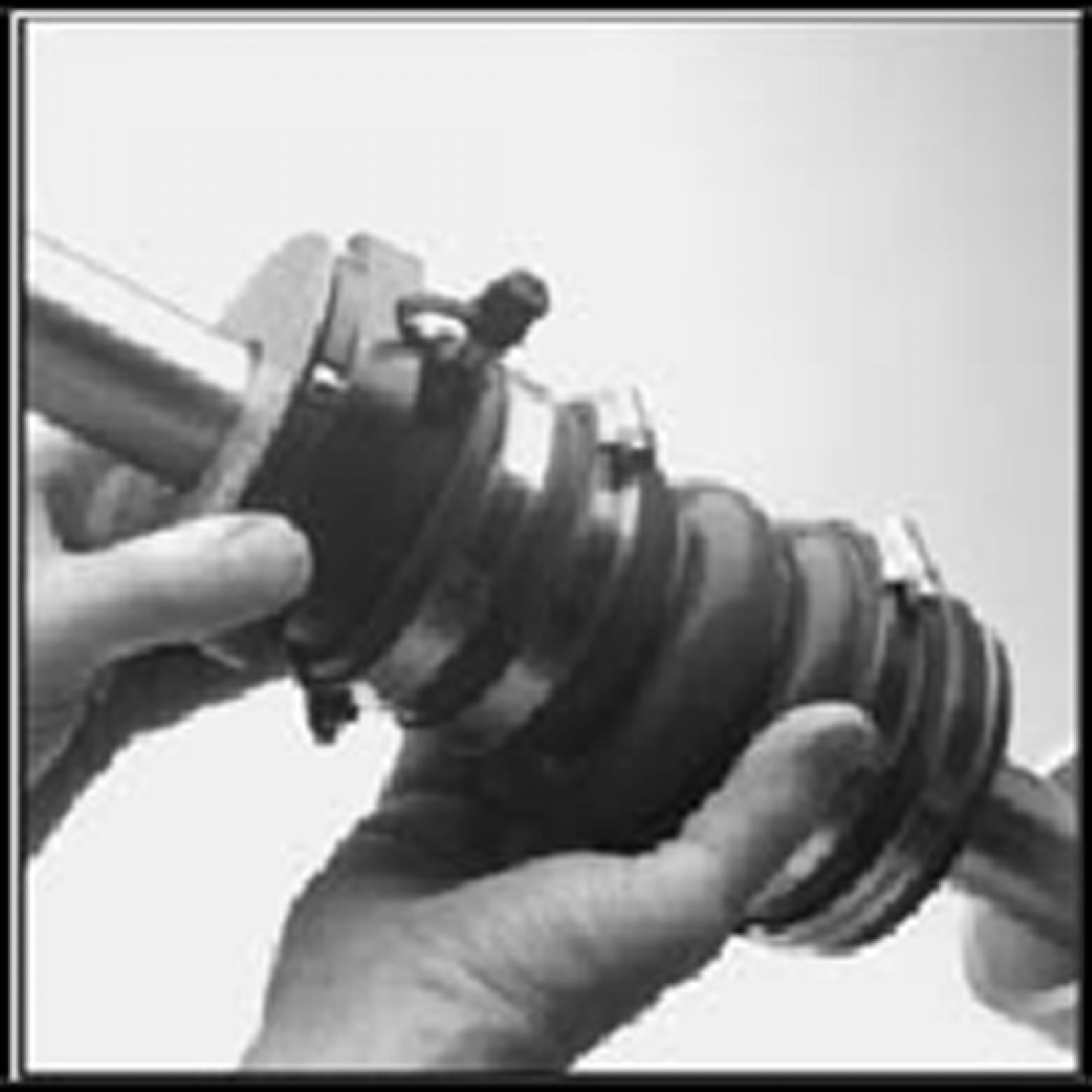

C&MSeal SIZDIRMAZLIK KÖRÜK SİSTEMİ

CMSeal, 25 mm – 165 mm ve 1″ – 8″ arasındaki pervane şaft çaplarına uygun farklı ölçülerde şaft sızdırmazlık sistemleri üretmektedir. Farklı stern tube çaplarına uygun seçenekler sayesinde yat, motor yat, ticari tekne ve farklı tipteki deniz araçlarında geniş bir kullanım alanı sunmaktadır.

Sistemin Çalışma Prensibi

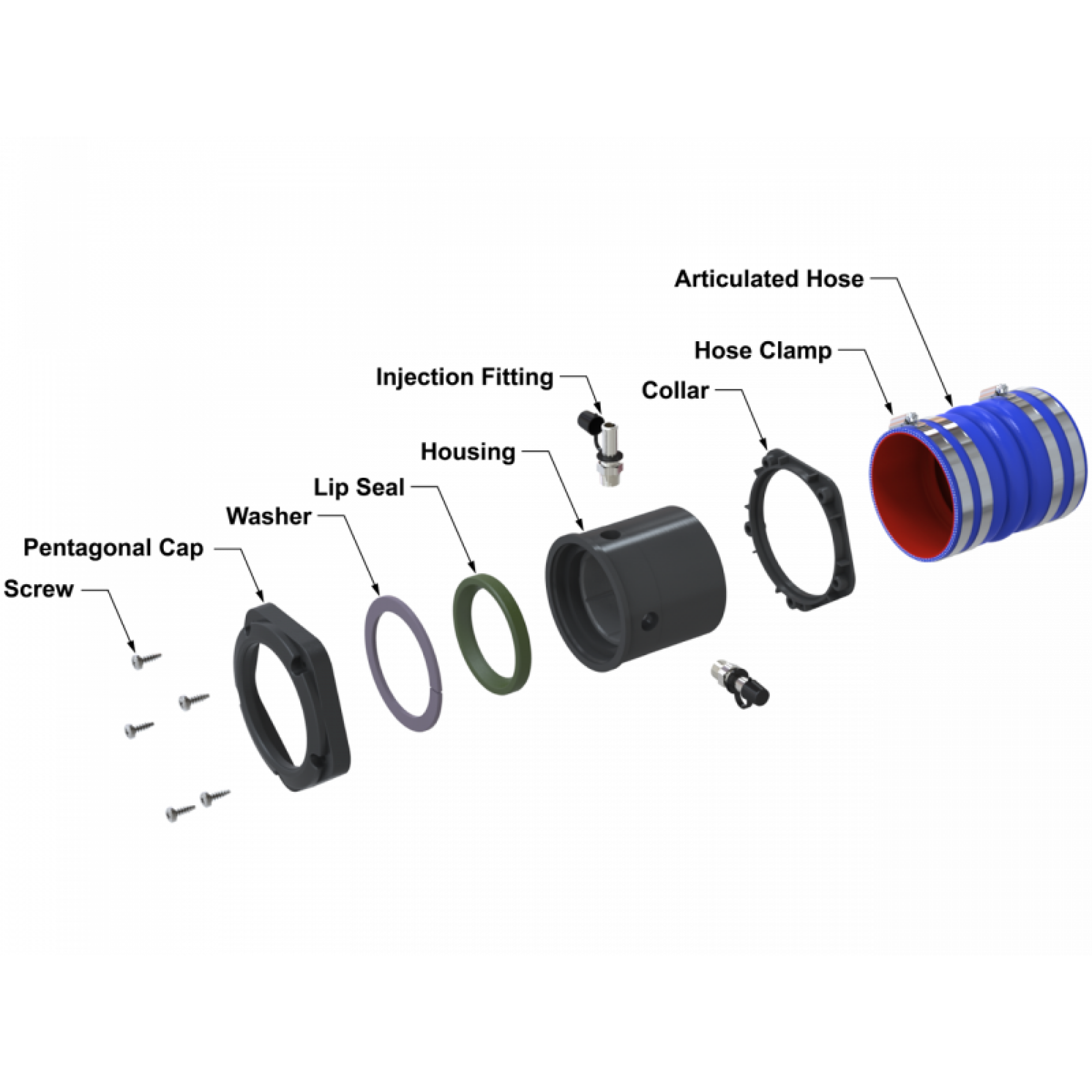

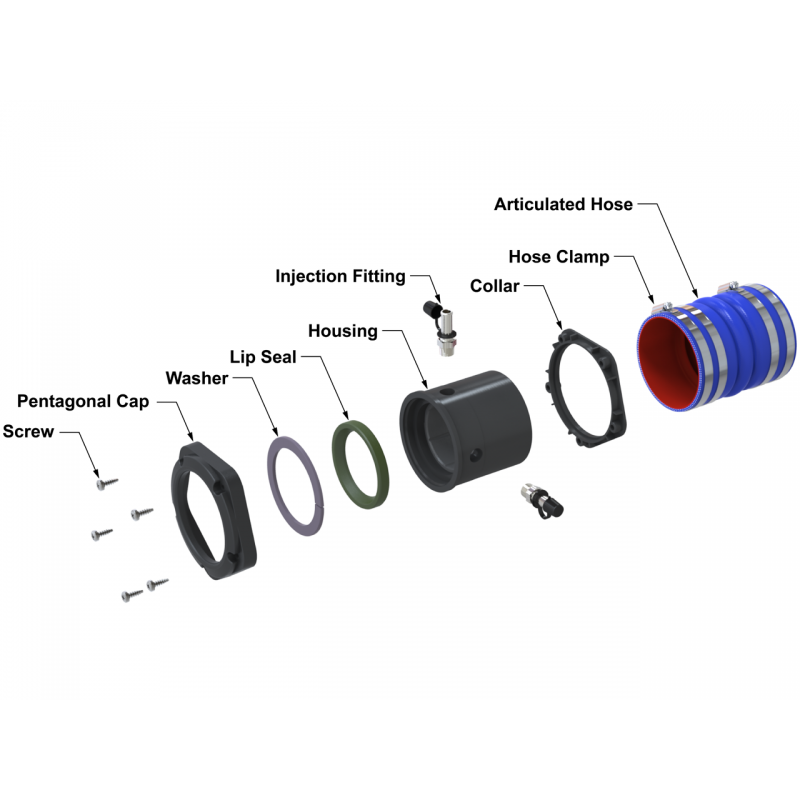

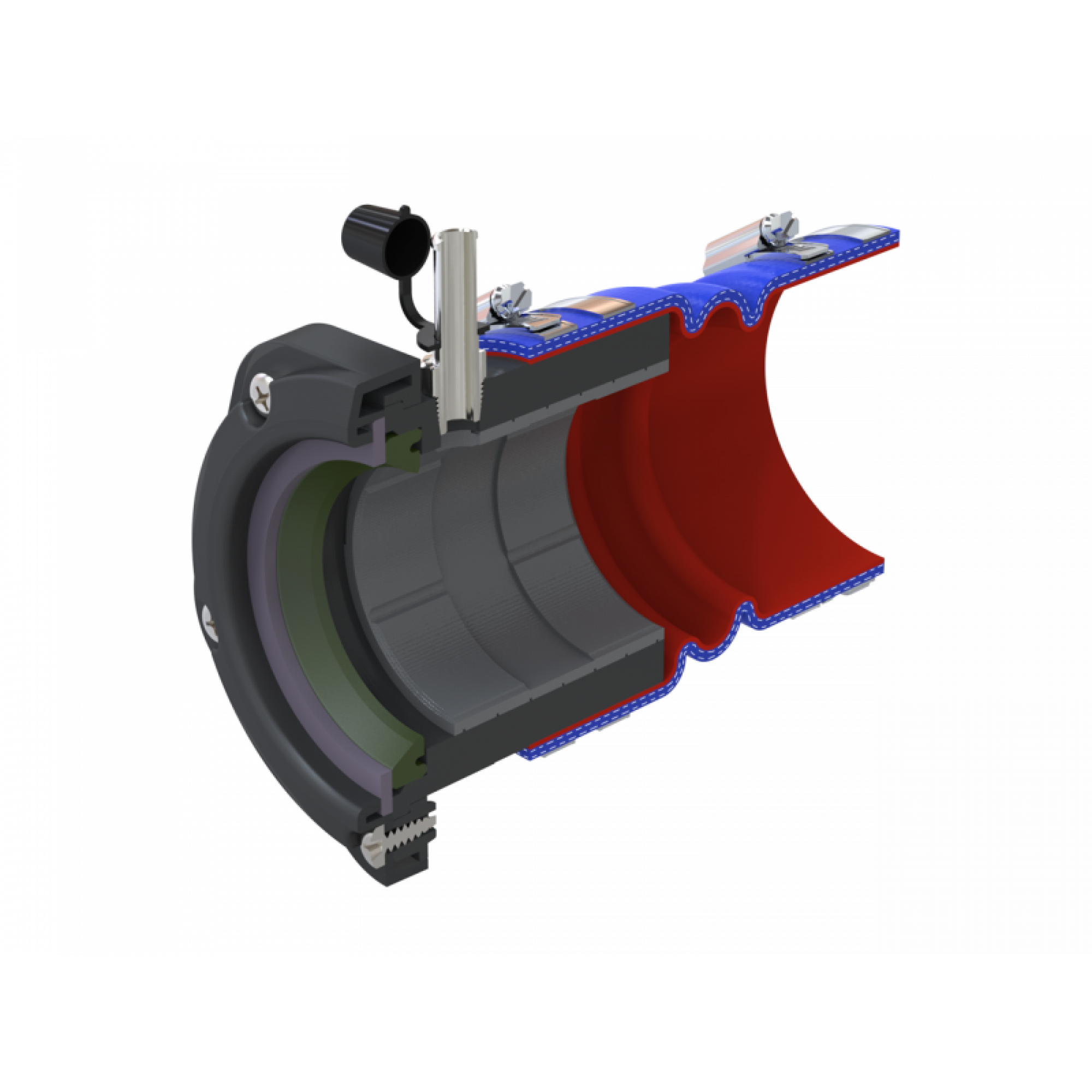

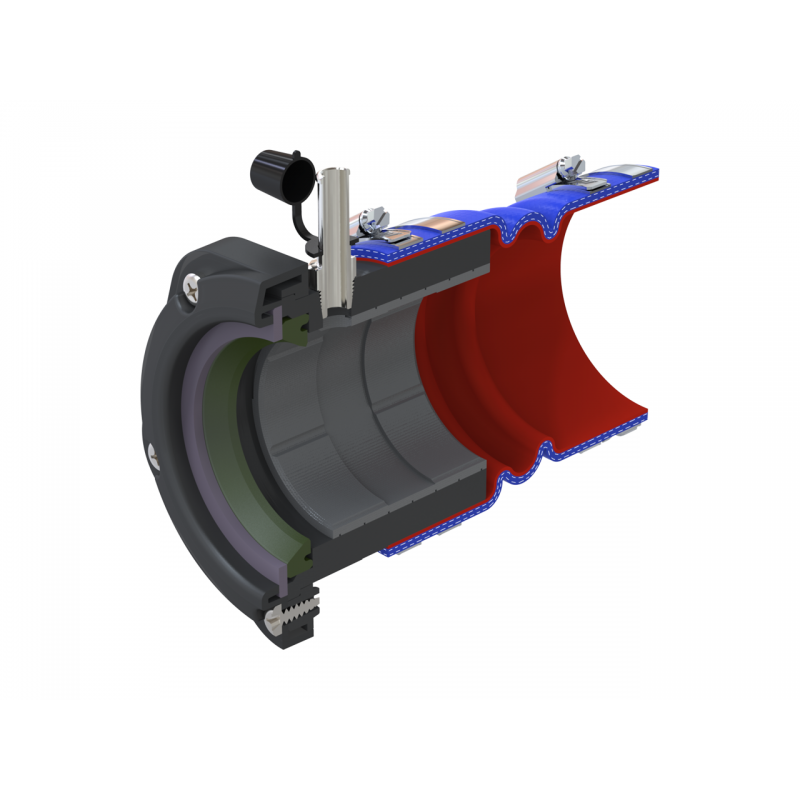

CMSeal sistemi; sızdırmazlık gövdesi, şaft keçesi, esnek bağlantı hortumu, paslanmaz bağlantı elemanları ve soğutma/yağlama hattı gibi birbiriyle uyumlu bileşenlerden oluşmaktadır.

Sistemin içerisinde bulunan özel dudaklı şaft keçesi, dönen pervane şaftının yüzeyiyle sürekli ve kontrollü temas ederek sızdırmazlığı sağlar.

Sızdırmazlık performansının korunabilmesi için sistemin doğru ölçülerde seçilmesi, uygun şekilde monte edilmesi, şaft yüzeyinin düzgün olması ve gerekli soğutma/yağlama şartlarının sağlanması önemlidir.

CMSeal sisteminin esnek yapısı aynı zamanda şaft hattında çalışma sırasında meydana gelebilecek sınırlı titreşim ve hareketlerin sızdırmazlık gövdesine doğrudan aktarılmasını azaltmaya yardımcı olur.

Çift Makineli Deniz Araçları İçin Soğutma ve Yağlama Sistemi

Çift makineli deniz araçlarında, iki adet CMSeal şaft sızdırmazlık sisteminin çift rekorlu hortum bağlantı sistemi kullanılarak birbirine bağlanmasını tavsiye ediyoruz.

Bu bağlantı sistemi, her iki şaft sızdırmazlık ünitesinin soğutma ve yağlama hattının daha güvenli şekilde çalışmasına yardımcı olur.

Makinelerden birinin devre dışı kalması veya ilgili taraftaki su beslemesinin kesilmesi durumunda, çalışmaya devam eden makinenin su hattından diğer CMSeal sistemine de besleme sağlanmasına imkan verir.

Böylece çalışmayan makineye bağlı pervane şaftının su hareketi nedeniyle dönmesi veya rölanti benzeri çalışma koşullarında hareket etmesi durumunda, ilgili sızdırmazlık sisteminin soğutma ve yağlama desteğinin devam ettirilmesine yardımcı olunur.

Bu uygulama özellikle çift motorlu yatlar ve ticari deniz araçlarında sistem güvenilirliğinin artırılması açısından önemli bir avantaj sağlar.

Soğutma ve Yağlamanın Önemi

Şaft keçesi, çalışma sırasında sürekli olarak dönen pervane şaftının yüzeyiyle temas halindedir. Bu nedenle keçe ile şaft arasındaki çalışma bölgesinin uygun şekilde soğutulması ve yağlanması, sistemin performansı açısından önem taşır.

Uygun su beslemesi;

• Keçe çalışma yüzeyinde oluşabilecek sıcaklığın kontrol edilmesine,
• Keçe ile şaft arasındaki sürtünmenin azaltılmasına,
• Şaft keçesinin çalışma şartlarının iyileştirilmesine,
• Erken aşınma riskinin azaltılmasına,
• Sistemin daha uzun süre güvenilir şekilde çalışmasına

yardımcı olur.

İki Adet Yedek Şaft Keçesi

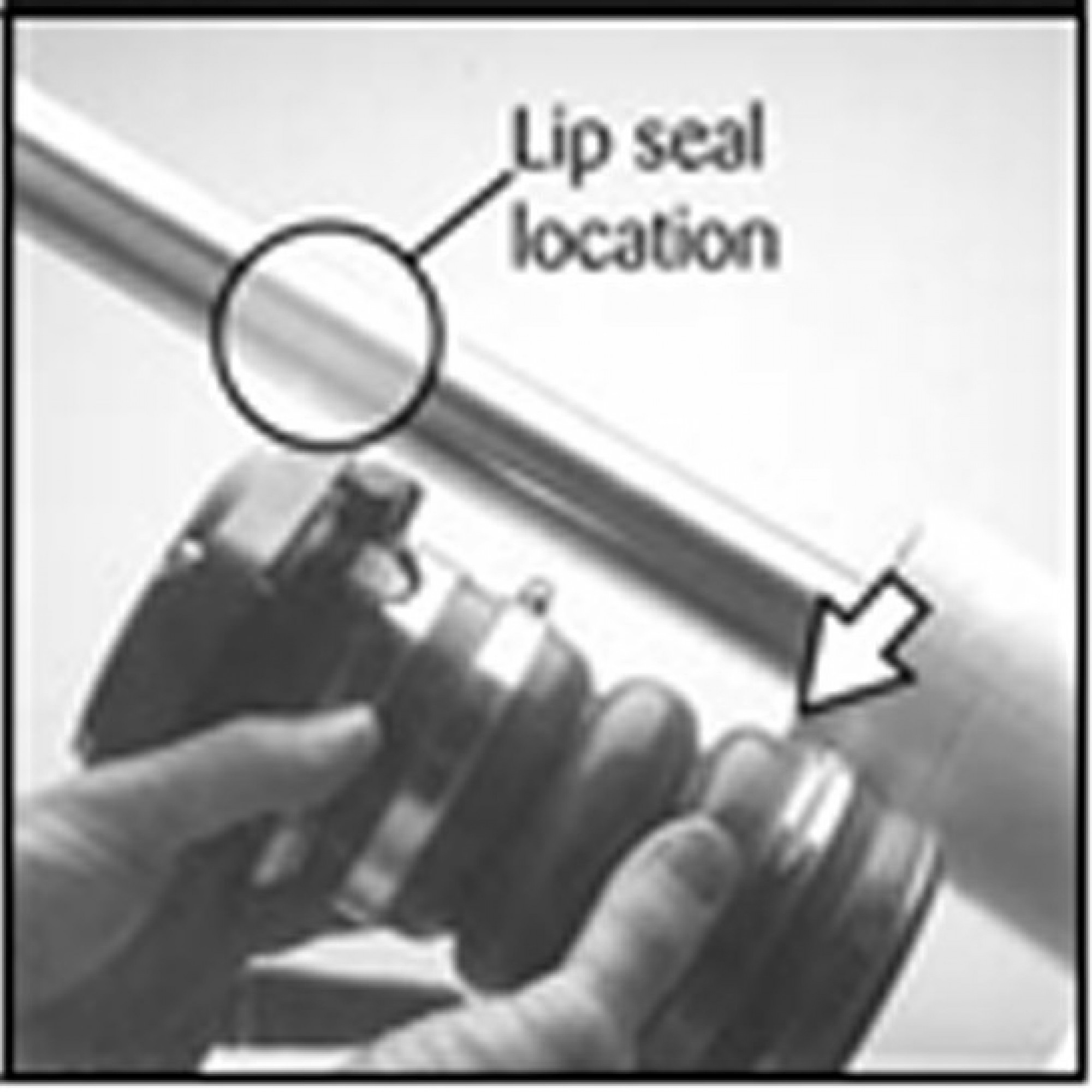

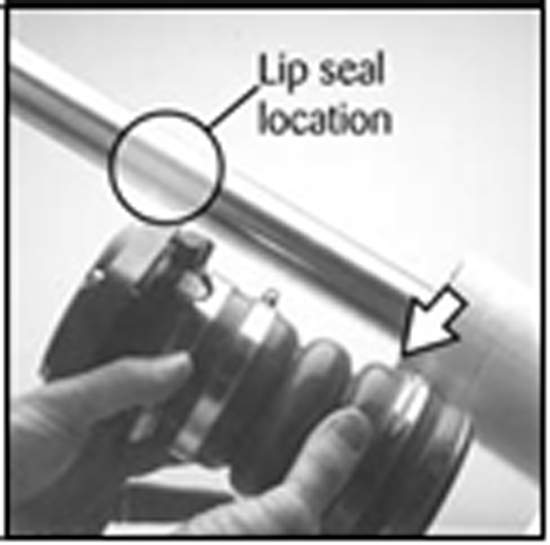

CMSeal sisteminin önemli servis avantajlarından biri, montaj sırasında pervane şaftı üzerine iki adet yedek şaft keçesinin önceden yerleştirilebilmesidir.

Normal şartlarda şaft keçesinin değiştirilmesi gerektiğinde pervane şaftı ile makine arasındaki kaplin bağlantısının sökülmesi gerekebilir. Bu işlem özellikle büyük şaft sistemlerinde zaman, işçilik ve operasyon açısından önemli bir yük oluşturabilir.

CMSeal sisteminde şaft üzerinde önceden konumlandırılmış yedek keçeler sayesinde, uygun sistem ve montaj koşullarında çalışan keçe değiştirilmek istendiğinde şaft kaplininin sökülmesine gerek kalmadan yedek keçe devreye alınabilir.

Bu sistem;

• Bakım süresinin azaltılmasına,
• Kaplin sökme işleminin önlenmesine,
• İşçilik ihtiyacının azaltılmasına,
• Acil servis işlemlerinin kolaylaştırılmasına,
• Deniz aracının servis dışı kalma süresinin azaltılmasına

önemli ölçüde katkı sağlar.

Şaft üzerinde bulunan yedek keçeler kullanılmadıkları süre boyunca uygun şekilde korunmalı ve montaj sırasında zarar görmeyecek biçimde konumlandırılmalıdır.

Esnek Bağlantı Yapısı

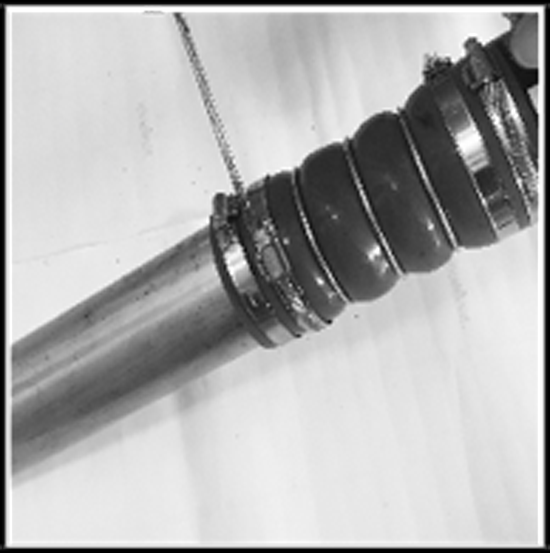

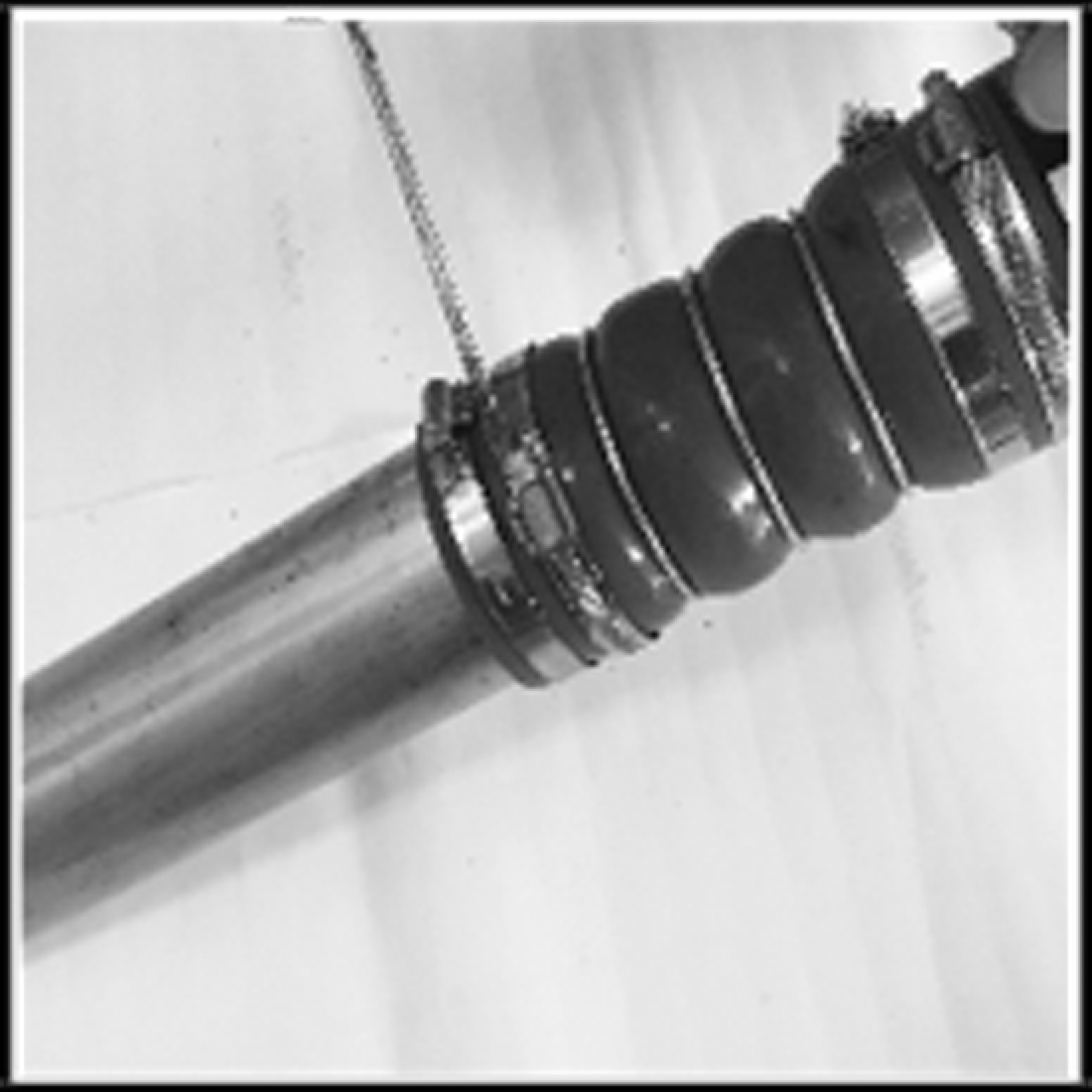

CMSeal sisteminin stern tube bağlantısında kullanılan özel silikon hortum, yalnızca bir bağlantı elemanı olarak değil, aynı zamanda sistemin mekanik hareketlere uyum sağlamasına yardımcı olan önemli bir bileşen olarak görev yapar.

Deniz araçlarında motor, şaft hattı ve gövde çalışma sırasında tamamen hareketsiz değildir. Motor titreşimleri, şaft hareketleri ve teknenin çalışma koşulları sistem üzerinde belirli mekanik hareketler oluşturabilir.

CMSeal sisteminin esnek hortum bağlantısı, bu hareketlerin sızdırmazlık gövdesine doğrudan aktarılmasını azaltmaya yardımcı olur.

Bu yapı, doğru montaj koşulları altında sistemin çalışma pozisyonunu korumasına ve sızdırmazlık ünitesinin güvenilir şekilde görev yapmasına katkı sağlar.

Yenilenebilir ve Servis Edilebilir Yapı

CMSeal sistemi, yalnızca komple sistem değişimine bağlı kalmadan bakım yapılabilmesine imkan sağlayan servis edilebilir ve yenilenebilir bir yapıya sahiptir.

Kullanım süresine ve çalışma şartlarına bağlı olarak aşınabilecek veya periyodik olarak kontrol edilmesi gereken sistem bileşenleri ayrı ayrı değerlendirilebilir ve gerektiğinde değiştirilebilir.

Şaft keçeleri, silikon hortumlar, bağlantı elemanları ve ilgili servis parçalarının değiştirilebilir olması, sistemin ekonomik kullanım ömrünün uzatılmasına yardımcı olur.

Bu özellik özellikle uzun süre hizmet veren ticari teknelerde ve bakım süresinin önemli olduğu yat uygulamalarında avantaj sağlar.

Sipariş Öncesi Gerekli Ölçüler

Doğru CMSeal modelinin belirlenebilmesi için sipariş öncesinde şaft hattına ait temel ölçülerin doğru şekilde alınması gerekmektedir.

1. Pervane Şaft Çapı

Pervane şaftının dış çapı hassas şekilde ölçülmelidir. Bu ölçü, kullanılacak şaft keçesinin ve CMSeal gövdesinin belirlenmesindeki temel ölçüdür.

2. Stern Tube Dış Çapı (OD)

CMSeal silikon hortumunun bağlanacağı stern tube bölümünün dış çapı ölçülmelidir. Hortum iç çapının stern tube dış çapına uygun olması, güvenli bağlantı ve doğru montaj açısından önemlidir.

3. Stern Tube Bağlantı Uzunluğu

Silikon hortumun stern tube üzerine güvenli şekilde oturabilmesi ve bağlantı kelepçelerinin doğru konumlandırılabilmesi için mevcut bağlantı yüzeyinin uzunluğu kontrol edilmelidir.

4. CMSeal ile Şaft Kaplini Arasındaki Mesafe

CMSeal sızdırmazlık sisteminin montajı için stern tube ile şaft kaplini arasında yeterli çalışma alanı bulunmalıdır.

Bu mesafe belirlenirken sızdırmazlık gövdesi, silikon hortum, yedek şaft keçeleri ve montaj/servis için gerekli çalışma alanı birlikte değerlendirilmelidir.

Doğru ölçülerin verilmesi, uygun CMSeal modelinin seçilmesi ve sistemin sorunsuz şekilde monte edilebilmesi açısından büyük önem taşımaktadır.

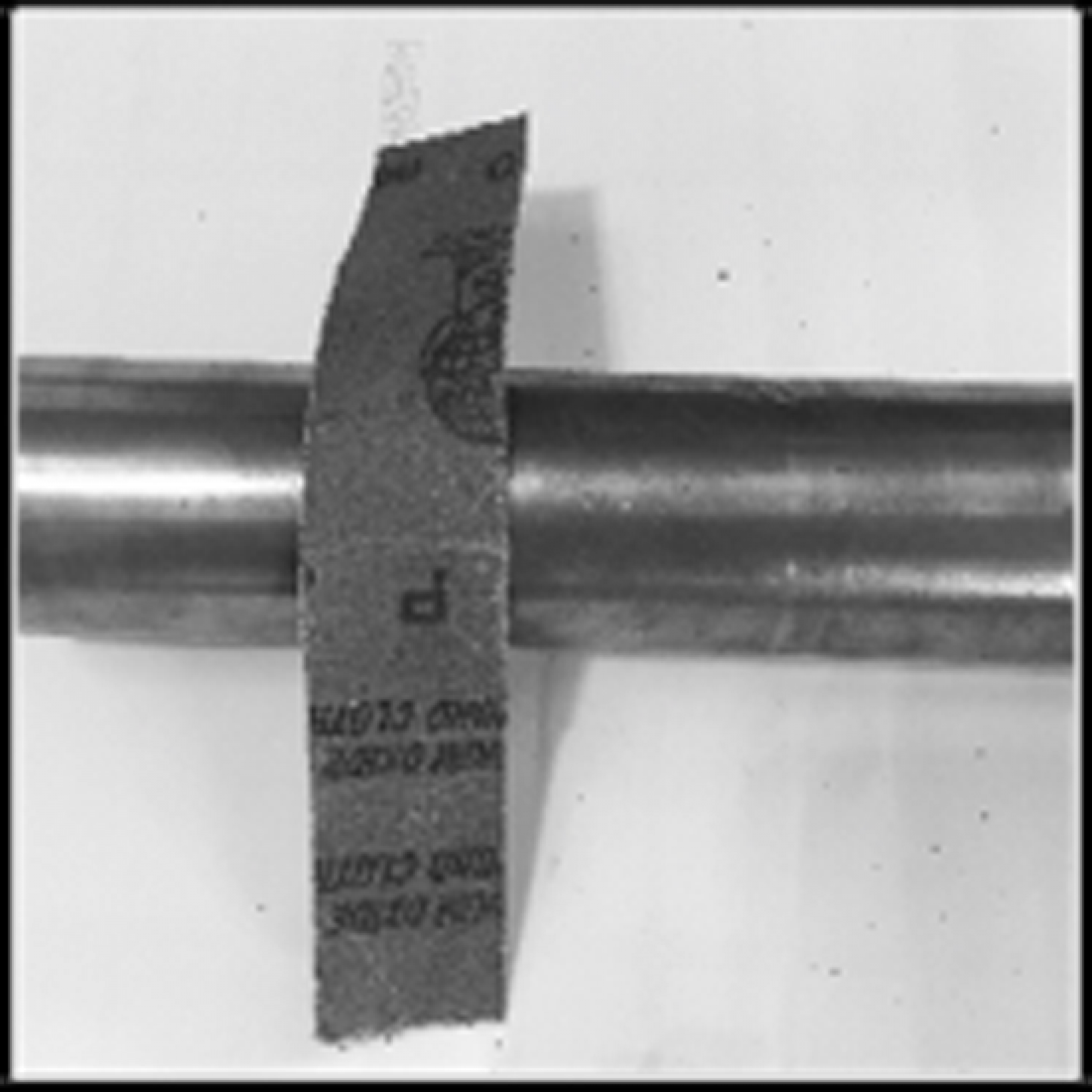

Montaj Öncesi Pervane Şaftı Kontrolü

CMSeal sistemi monte edilmeden önce şaft keçesinin temas edeceği pervane şaftı yüzeyi mutlaka kontrol edilmelidir.

Şaft keçesi doğrudan dönen şaft yüzeyi üzerinde çalıştığından, bu bölgedeki yüzey kalitesi sızdırmazlık performansını ve keçe kullanım ömrünü doğrudan etkileyebilir.

Keçenin çalışacağı şaft yüzeyinde;

• Derin çizik,
• Korozyon,
• Aşınma,
• Çukurlaşma,
• Keskin yüzey hasarı,
• Darbe izi,
• Keçenin düzgün çalışmasını engelleyecek deformasyon

bulunmaması gerekir.

Şaft yüzeyinin temiz, düzgün ve keçenin çalışmasına uygun olması gerekmektedir.

Hasarlı bir çalışma yüzeyi, yeni bir şaft keçesi kullanılsa dahi keçenin düzensiz aşınmasına, sızdırmazlık performansının azalmasına ve kullanım ömrünün kısalmasına neden olabilir.

Montaj ve Hizalamanın Önemi

Sistemin uzun süre güvenilir şekilde çalışabilmesi için yalnızca doğru ürün seçimi yeterli değildir. Montaj sırasında sistemin şaft hattına göre doğru konumlandırılması da önemlidir.

Sızdırmazlık gövdesinin şaft üzerinde düzgün şekilde merkezlenmesi, silikon hortumun gereğinden fazla sıkıştırılmaması veya gerilmemesi ve bağlantı kelepçelerinin doğru noktalara yerleştirilmesi gerekir.

Aynı zamanda şaft hattında normal çalışma sınırlarının üzerinde salgı, titreşim veya eksen kaçıklığı bulunması durumunda öncelikle mekanik problemin giderilmesi tavsiye edilir.

Doğru montaj; şaft keçesinin dengeli çalışmasına, sürtünmenin kontrol altında tutulmasına ve sistem bileşenlerinin kullanım ömrünün korunmasına yardımcı olur.

Periyodik Kontrol ve Bakım

CMSeal sistemi düşük bakım ihtiyacı sağlayacak şekilde tasarlanmış olsa da, tüm denizcilik ekipmanlarında olduğu gibi sistemin belirli aralıklarla gözle kontrol edilmesi tavsiye edilir.

Periyodik kontroller sırasında;

• Şaft keçesinin genel durumu,
• Herhangi bir su kaçağı bulunup bulunmadığı,
• Silikon hortumun fiziksel durumu,
• Hortum bağlantı kelepçeleri,
• Soğutma/yağlama suyu hattı,
• Rekor ve hortum bağlantıları,
• Şaft yüzeyinin çalışma durumu,
• Anormal titreşim veya sıcaklık belirtileri

kontrol edilmelidir.

Herhangi bir aşınma, deformasyon, kaçak veya olağan dışı çalışma belirtisi tespit edilmesi halinde sistem kontrol edilmeli ve gerekli servis işlemleri gerçekleştirilmelidir.

CMSeal Temel Özellikleri

• Kolay ve hızlı montaj: Sistem yapısı, uygun şaft hattında montaj ve servis işlemlerinin pratik şekilde gerçekleştirilebilmesine imkan sağlar.
• Düşük bakım ihtiyacı: Servis edilebilir tasarım ve değiştirilebilir parçalar sayesinde sistemin uzun süre ekonomik şekilde kullanılmasına yardımcı olur.
• Kaplin sökülmeden keçe değişimi: Şaft üzerine önceden yerleştirilebilen yedek keçeler sayesinde uygun koşullarda şaft kaplinini sökmeden keçe değişimi yapılabilir.
• İki adet yedek şaft keçesi: Sistem montajı sırasında şaft üzerine iki adet yedek keçe yerleştirilebilmesi, bakım ve servis işlemlerinde önemli avantaj sağlar.
• Uzun ömürlü ve güvenilir kullanım: Doğru ürün seçimi, uygun montaj, düzgün şaft yüzeyi ve gerekli soğutma şartları sağlandığında uzun süreli ve güvenilir çalışma hedeflenir.
• Yenilenebilir sistem yapısı: Keçe, hortum ve ilgili servis parçalarının değiştirilebilir olması sayesinde sistemin tamamının değiştirilmesi yerine gerekli bileşenlere bakım uygulanabilir.
• Özel esnek bağlantı yapısı: Silikon hortum sistemi, çalışma sırasında meydana gelebilecek sınırlı titreşim ve mekanik hareketlerin sızdırmazlık gövdesine aktarılmasını azaltmaya yardımcı olur.
• Soğutma ve yağlama desteği: Su besleme sistemi, şaft keçesinin çalışma bölgesinin uygun çalışma şartlarında tutulmasına yardımcı olur.
• Çift makineli sistemlere uygun bağlantı: Çift rekorlu hortum bağlantısı sayesinde çift motorlu deniz araçlarında iki CMSeal ünitesi arasında destekleyici su besleme düzeni oluşturulabilir.
• Geniş ölçü seçeneği: 25 mm – 165 mm ve 1″ – 8″ arasındaki pervane şaft çaplarına uygun farklı CMSeal modelleri bulunmaktadır.
• Farklı deniz araçlarına uygun kullanım: Yatlar, motor yatlar, ticari tekneler ve farklı şaft sistemlerine sahip deniz araçlarında kullanılabilecek geniş ürün seçeneği sunar.

CMSeal Güvenilir Sızdırmazlık, Kolay Bakım

CMSeal Şaft Sızdırmazlık Sistemi; güvenilir sızdırmazlık, kolay servis, değiştirilebilir parçalar, yedek keçe sistemi ve deniz şartlarına uygun esnek yapıyı tek bir sistem altında bir araya getirir.

Sistemin performansı ve kullanım ömrü açısından doğru ölçülendirme, uygun ürün seçimi, profesyonel montaj, düzgün şaft yüzeyi ve yeterli soğutma/yağlama koşullarının sağlanması büyük önem taşımaktadır.

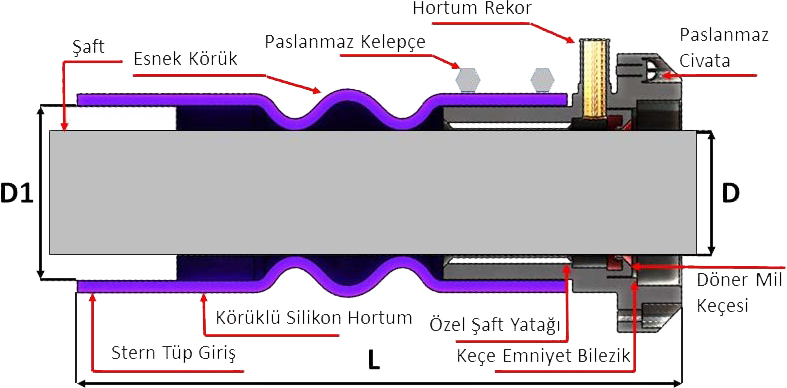

Doğru CMSeal modelini seçmek için pervane şaft çapınızı (D) ve stern tube dış çapınızı (D1) listeden kontrol edin. Ölçülerinizden emin değilseniz bize ulaşın.
