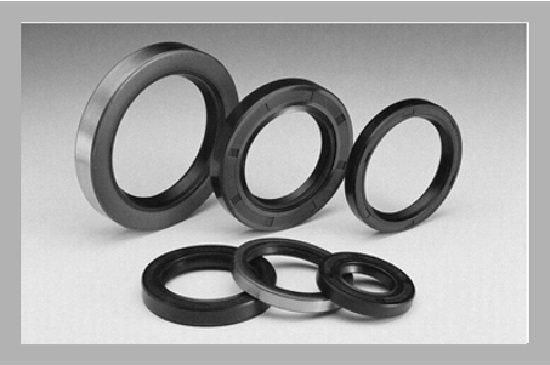

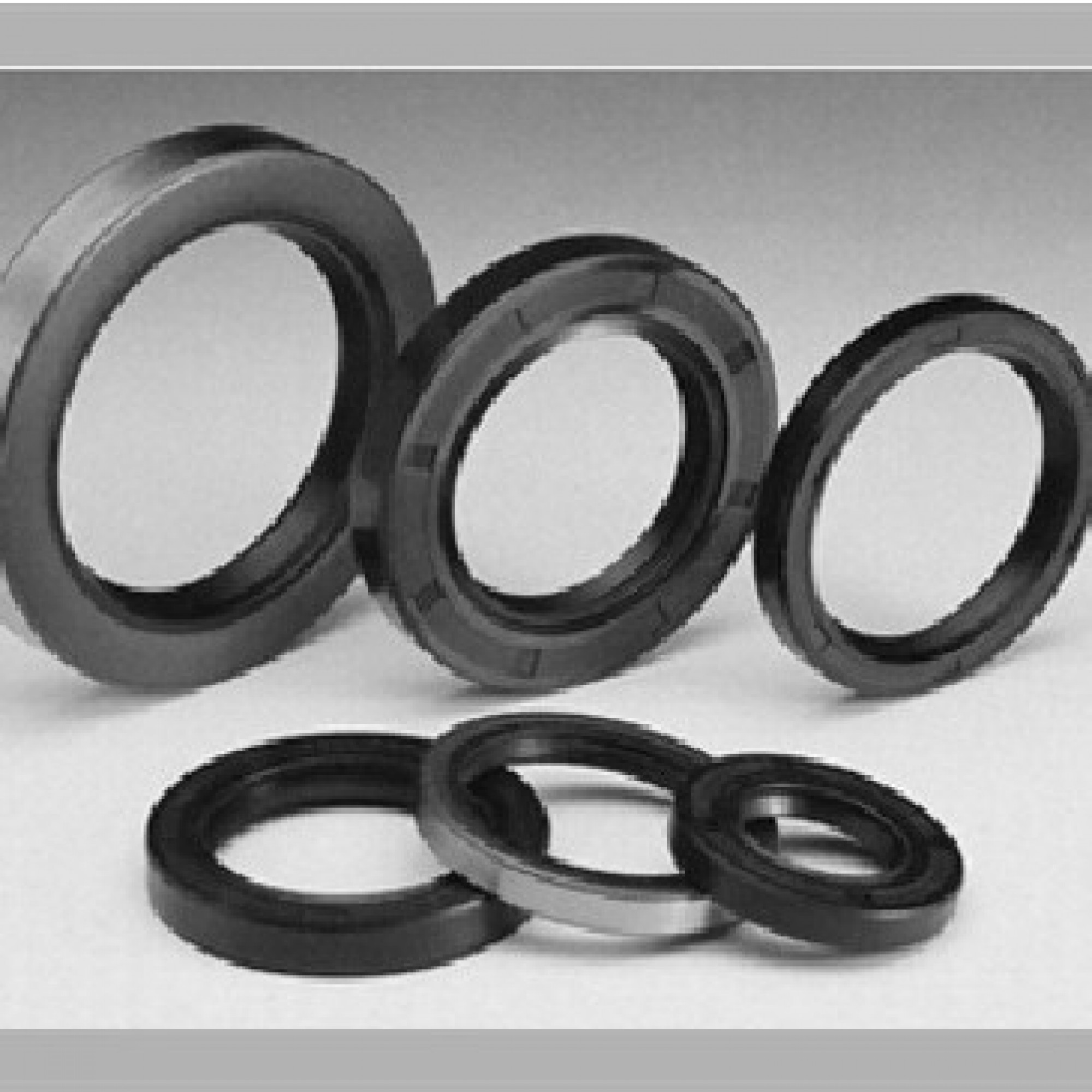

ŞAFT KEÇESİ
Çemberci Marine şaft keçeleri, CMSeal pervane şaftı ve dümen mili sızdırmazlık sistemlerinde kullanılmak üzere, sistemin çalışma şartları ve teknik gereksinimleri göz önünde bulundurularak özel olarak tedarik edilmektedir.
Şaft keçesi, sızdırmazlık sisteminin en önemli çalışma elemanlarından biridir. Dönen pervane şaftı ile sabit sızdırmazlık gövdesi arasında sürekli temas sağlayarak deniz suyunun tekne içerisine geçişini engellemeye yardımcı olur.
CMSeal sistemlerinde kullanılan keçeler, denizcilik uygulamalarındaki çalışma koşulları dikkate alınarak NBR / XNBR (Nitril Bütadien Kauçuk) esaslı malzemeden tedarik edilmektedir.
Teknik Bilgiler
Özel Dudak Yapısı ve Sızdırmazlık Performansı
Keçenin özel olarak şekillendirilmiş dudak geometrisi, pervane şaftı veya dümen mili yüzeyi üzerinde kontrollü ve sürekli temas oluşturacak şekilde tasarlanmıştır.
Şaftın dönüşü sırasında keçe dudağının temas yüzeyindeki dengeli yapısı, sızdırmazlığın korunmasına yardımcı olurken sürtünme ve aşınmanın kontrol altında tutulmasına katkı sağlar.
Doğru ölçüde seçilmiş ve uygun yüzey şartlarında çalışan bir şaft keçesi;
- Deniz suyuna karşı etkin sızdırmazlık sağlanmasına,
- Şaft yüzeyi üzerinde dengeli temas oluşturulmasına,
- Sürtünme ve aşınmanın kontrol altında tutulmasına,
- Yüksek yüzey hızlarında güvenilir çalışmaya,
- Keçe ve sistem kullanım ömrünün artırılmasına
yardımcı olur.
NBR / XNBR Malzeme Yapısı
CMSeal sistemlerinde kullanılan şaft keçelerinde NBR / XNBR (Nitril Bütadien Kauçuk) esaslı malzeme tercih edilmektedir.
NBR, mekanik dayanımı ve aşınma direnci nedeniyle döner şaft sızdırmazlık uygulamalarında yaygın olarak kullanılan elastomer malzemelerden biridir. XNBR (Karboksile Nitril) ise nitril kauçuğun geliştirilmiş bir türüdür ve özellikle mekanik dayanım ile aşınma direncinin önemli olduğu uygulamalarda avantaj sağlar.
Bu malzeme yapısı, şaft keçesinin sürekli dönen yüzey üzerinde kontrollü şekilde çalışmasına ve denizcilik uygulamalarında karşılaşılan zorlu çalışma şartlarına uyum sağlamasına yardımcı olur.
Kompozit Keçe Yapısı
CMSeal sistemlerinde kullanılan LUP profilli keçeler, kauçuk esaslı sızdırmazlık elemanı ile aramid elyaf takviyeli kompozit dış yapıdan oluşmaktadır.
Kompozit yapı, keçenin gövde içerisinde formunu ve mekanik bütünlüğünü korumasına yardımcı olurken, elastomer dudak bölümü dönen şaft yüzeyi üzerinde gerekli sızdırmazlık temasını sağlar.
Bu yapı sayesinde keçe, geleneksel sızdırmazlık uygulamalarına kıyasla kompakt ve dayanıklı bir çalışma karakteristiği sunar.
Şaft Yüzeyinin Önemi
Şaft keçesinin performansı yalnızca keçenin kalitesine bağlı değildir. Keçenin temas ettiği pervane şaftı veya dümen mili yüzeyinin durumu da sızdırmazlık performansını doğrudan etkiler.
Montaj öncesinde keçe çalışma yüzeyi mutlaka kontrol edilmelidir. Şaft üzerinde;
- Derin çizikler,
- Korozyon,
- Aşınma izleri,
- Çukurlaşma,
- Keskin yüzey bozuklukları,
- Keçe çalışma bölgesinde belirgin deformasyon
bulunmaması gerekir.
Hasarlı veya uygun olmayan bir şaft yüzeyi, yeni bir keçe kullanılsa dahi sızdırmazlık performansının düşmesine ve keçenin normalden daha kısa sürede aşınmasına neden olabilir.
Bu nedenle CMSeal şaft keçesi montajından önce şaft çalışma yüzeyinin temiz, düzgün ve keçenin çalışmasına uygun durumda olduğunun kontrol edilmesini tavsiye ediyoruz.
Şaft Salgısı ve Eksen Kaçıklığı
Döner şaft uygulamalarında şaftın çalışma sırasında yaptığı radyal hareket ve şaft ile keçe yuvası arasındaki eksen farklılıkları, keçenin çalışma koşullarını etkileyen önemli faktörlerdir.
CMSeal sistemlerinde kullanılan LUP profilli keçeler için belirtilen maksimum değerler:
- Maksimum şaft salgısı (Runout): 0,010″ / 0,254 mm
- Maksimum şaft-yuva eksen kaçıklığı: 0,010″ / 0,254 mm
Bu değerlerin üzerinde oluşabilecek salgı veya hizalama problemleri, keçe dudağındaki temasın düzensiz hale gelmesine ve sızdırmazlık performansının olumsuz etkilenmesine neden olabilir.
Bu nedenle montaj sırasında yalnızca keçe ölçüsünün değil, şaft hattının mekanik durumunun ve hizalamasının da kontrol edilmesi önemlidir.
NBR / XNBR Şaft Keçesi Teknik Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Ürün Tipi | Genel Amaçlı |
| Polimer Malzeme | NBR / XNBR (Nitril Bütadien Kauçuk) |
| Minimum Çalışma Sıcaklığı | -29 °C (-20 °F) |
| Maksimum Çalışma Sıcaklığı | 121 °C (250 °F) |
| Maksimum Yüzey Hızı | 12,7 m/s (2500 ft/min) |
| Ölçü Aralığı | 0,250″ – 62,500″ (6,35 – 1.587,5 mm) |
| Maksimum Şaft Salgısı (Runout) | 0,010″ (0,254 mm) |
| Maksimum Şaft – Yuva Eksen Kaçıklığı | 0,010″ (0,254 mm) |
| Çalışma Basıncı | 0 – 7 |
| Keçe Tipi | Kauçuk / Aramid Elyaf Kompozit |
| Şaft Keçesi Malzemesi | NBR / XNBR Esaslı Kauçuk |
| Profil | LUP |
Teknik Not: Çalışma sıcaklığı, yüzey hızı, basınç ve diğer maksimum değerler birbirinden bağımsız sınır değerler olarak değerlendirilmelidir. Gerçek çalışma kapasitesi; şaft devri, şaft çapı, sıcaklık, yüzey kalitesi, yağlama/soğutma şartları, basınç ve sistemin çalışma ortamına bağlı olarak değişebilir.
Yedek Keçe Sistemi
CMSeal şaft sızdırmazlık sistemlerinde, uygun kurulumlarda şaft üzerinde yedek keçelerin önceden bulundurulmasına imkan sağlanır.
Çalışan keçenin zaman içerisinde aşınması veya değiştirilmesi gerektiğinde, şaft üzerinde hazır bulunan yedek keçe kullanılabilir. Böylece uygun sistem ve montaj koşullarında şaft kaplininin sökülmesine gerek kalmadan keçe değişiminin gerçekleştirilmesi mümkün olabilir.
Bu özellik özellikle bakım süresinin azaltılması, servis işlemlerinin kolaylaştırılması ve deniz aracının gereksiz yere uzun süre kullanım dışı kalmasının önlenmesi açısından önemli bir avantaj sağlar.
Doğru Keçe Seçiminin Önemi
Şaft keçesi seçiminde yalnızca şaft çapının dikkate alınması yeterli değildir. Keçenin iç çapı (ID), dış çapı (OD), genişliği, profili ve kullanılacağı CMSeal sistemiyle uyumluluğu birlikte değerlendirilmelidir.
Yanlış ölçü veya uygun olmayan profil kullanılması;
- Yetersiz sızdırmazlığa,
- Aşırı sürtünmeye,
- Keçenin erken aşınmasına,
- Şaft yüzeyinde istenmeyen çalışma izlerine,
- Sistemin çalışma ömrünün azalmasına
neden olabilir.
Bu nedenle Çemberci Marine garanti kapsamındaki CMSeal sistemlerinde, sistem ölçülerine ve teknik özelliklerine uygun şaft keçelerinin kullanılması gerekmektedir.
Yedek Şaft Keçesi Siparişi
CMSeal sisteminiz için yedek şaft keçesi sipariş ederken doğru ürünün belirlenebilmesi amacıyla aşağıdaki bilgilerin paylaşılması gerekmektedir:
- Keçe iç çapı (ID)
- Keçe dış çapı (OD)
- Keçe genişliği
- Mevcut keçe üzerindeki parça veya seri numarası
- Varsa CMSeal sistemine ait ürün/seri numarası
Not: Mevcut şaft keçesinin üzerinde bulunan parça veya seri numarasını bildirerek de sipariş oluşturabilirsiniz. Bu numara sayesinde kullanılan keçe tipi ve ölçüsünün doğru şekilde belirlenmesi kolaylaşır.
Doğru keçe seçimi ve uygun montaj; sızdırmazlık performansı, sistem güvenilirliği, bakım aralıkları ve uzun kullanım ömrü açısından büyük önem taşımaktadır.
Ölçü Tablosu
Yedek şaft keçesi siparişinde aşağıdaki listeden parça numarasını belirtmeniz yeterlidir. Mevcut keçenizin üzerindeki parça veya seri numarasını bildirerek de sipariş oluşturabilirsiniz.
Imperial (İnç) Şaft Keçeleri
| Parça No | Ø (Mil Çapı) | Referans |
|---|---|---|
| LIP SEAL 0750 | 0.75" | JMC 9983 |
| LIP SEAL 0875 | 0.875" | JMC 8465 |
| LIP SEAL 1000 | 1" STRONG | JMC 9257 |
| LIP SEAL F 1000 | 1" SURE | JMC 9520 |
| LIP SEAL 1125 | 1.125" STRONG | JMC 9460 |
| LIP SEAL F 1125 | 1.125" SURE | JMC 9558 |
| LIP SEAL 1250 | 1.25" STRONG | JMC 5728 |
| LIP SEAL F 1250 | 1.25" SURE | JMC 5729 |
| LIP SEAL 1375 | 1.375/35mm STRONG | JMC 15099 |
| LIP SEAL F 1375 | 1.375"/35mm SURE | JMC 3740 |
| LIP SEAL G 1375 | 1.375" SPECIAL | GAR 0708 |
| LIP SEAL 1500 | 1.5" | JMC 9041 |
| LIP SEAL 1625 | 1.625" | JMC 6056 |
| LIP SEAL 1750 | 1.75" | JMC 15557 |
| LIP SEAL 1875 | 1.875" | JMC 8989 |
| LIP SEAL 2000 | 2" STRONG | JMC 11551 |
| LIP SEAL F 2000 | 2" SURE | JMC 9043 |
| LIP SEAL 2250 | 2.25" STRONG | JMC 10418 |
| LIP SEAL F 2250 | 2.25" SURE | JMC 10432 |
| LIP SEAL 2500 | 2.5" STRONG | JMC 8497 |
| LIP SEAL F 2500 | 2.5" SURE | JMC 10121 |
| LIP SEAL 2750 | 2.75"/70mm STRONG | JMC 9732 |
| LIP SEAL F 2750 | 2.75"/70mm SURE | JMC 11894 |
| LIP SEAL 2875 | 2.875" | JMC 10097 |
| LIP SEAL 3000 | 3" | JMC 9045 |
| LIP SEAL 3250 | 3.25" | JMC 9547 |
| LIP SEAL 3375 | 3.375" | JMC 15114 |
| LIP SEAL 3500 | 3.5" | JMC 11197 |
| LIP SEAL 3625 | 3.625" | JMC 11198 |
| LIP SEAL 3750 | 3.75" | JMC 7146 |
| LIP SEAL 4000 | 4" | JMC 7199 |
| LIP SEAL 4250 | 4.25" | JMC 7040 |
| LIP SEAL 4500 | 4.5" | JMC 9170 |
| LIP SEAL 5000 | 5" | JMC 9629 |
| LIP SEAL 5250 | 5.25" | JMC 7042 |
| LIP SEAL 5500 | 5.5" | JMC 5926 |
| LIP SEAL 6000 | 6" | JMC 9514 |
| LIP SEAL 7000 | 7" | JMC 16749 |
| LIP SEAL 7500 | 7.5" | JMC 9973 |
| LIP SEAL 7750 | 7.75" | JMC 8941 |
| LIP SEAL 8000 | 8" | JMC 9191 |
| LIP SEAL 8250 | 8.25" | JMC 9224 |
Metrik Şaft Keçeleri
| Parça No | Ø (Mil Çapı) | Referans |
|---|---|---|
| LIP SEAL 25MM | 25mm STRONG | JMC 6084 |
| LIP SEAL F 25MM | 25mm SURE | JMC 6726 |
| LIP SEAL 30MM | 30mm STRONG | JMC 17236 |
| LIP SEAL F 30MM | 30mm SURE | JMC 10569 |
| LIP SEAL 40MM | 40mm STRONG | JMC 18329 |
| LIP SEAL F 40MM | 40mm SURE | JMC 5536 |
| LIP SEAL 45MM | 45mm STRONG | JMC 15265 |
| LIP SEAL F 45MM | 45mm SURE | JMC 11499 |
| LIP SEAL 50MM | 50mm | JMC 10015 |
| LIP SEAL 55MM | 55mm | JMC 18406 |
| LIP SEAL 60MM | 60mm | JMC 9319 |
| LIP SEAL 65MM | 65mm | JMC 6869 |
| LIP SEAL 75MM | 75mm STRONG | JMC 15089 |
| LIP SEAL F 75MM | 75mm SURE | JMC 15174 |
| LIP SEAL 80MM | 80mm | JMC 4801 |
| LIP SEAL 85MM | 85mm | JMC 16431 |
| LIP SEAL 90MM | 90mm STRONG | JMC 30019 |
| LIP SEAL F 90MM | 90mm SURE | JMC 19819 |
| LIP SEAL 100MM | 100mm | JMC 9510 |
| LIP SEAL 105MM | 105mm | JMC 11790 |
| LIP SEAL 110MM | 110mm | JMC 16548 |
| LIP SEAL 115MM | 115mm | JMC 7191 |
| LIP SEAL 120MM | 120mm | JMC 30026 |
| LIP SEAL 125MM | 125mm | JMC 19662 |
| LIP SEAL 130MM | 130mm | JMC 12270 |
Dümen Mili Keçeleri
| Parça No | Ø (Mil Çapı) | Referans |
|---|---|---|
| LIP SEAL R 2000 | 2" | JMC 14783 |
| LIP SEAL R 2250 | 2.25" | JMC 17307 |
| LIP SEAL R 2500 | 2.5" | JMC 11814 |
| LIP SEAL R 2750 | 2.75" | JMC 11023 |
| LIP SEAL R 3000 | 3" | JMC 10901 |
| LIP SEAL R 3250 | 3.25" | JMC 12268 |
| LIP SEAL R 3500 | 3.5" | JMC 10914 |
| LIP SEAL R 3750 | 3.75" | JMC 11102 |
| LIP SEAL R 4000 | 4" | JMC 10900 |
| LIP SEAL R 4250 | 4.25" | JMC 13653 |
| LIP SEAL R 4500 | 4.5" | JMC 12269 |
| LIP SEAL R 5000 | 5" | JMC 10906 |
| LIP SEAL R 5500 | 5.5" | JMC 19402 |
| LIP SEAL R 6000 | 6" | JMC 17956 |
| LIP SEAL R 6500 | 6.5" | JMC 10267 |
| LIP SEAL R 7000 | 7" | JMC 10907 |
