HORTUMLAR

Çok Katmanlı ve Esnek Silikon Yapı

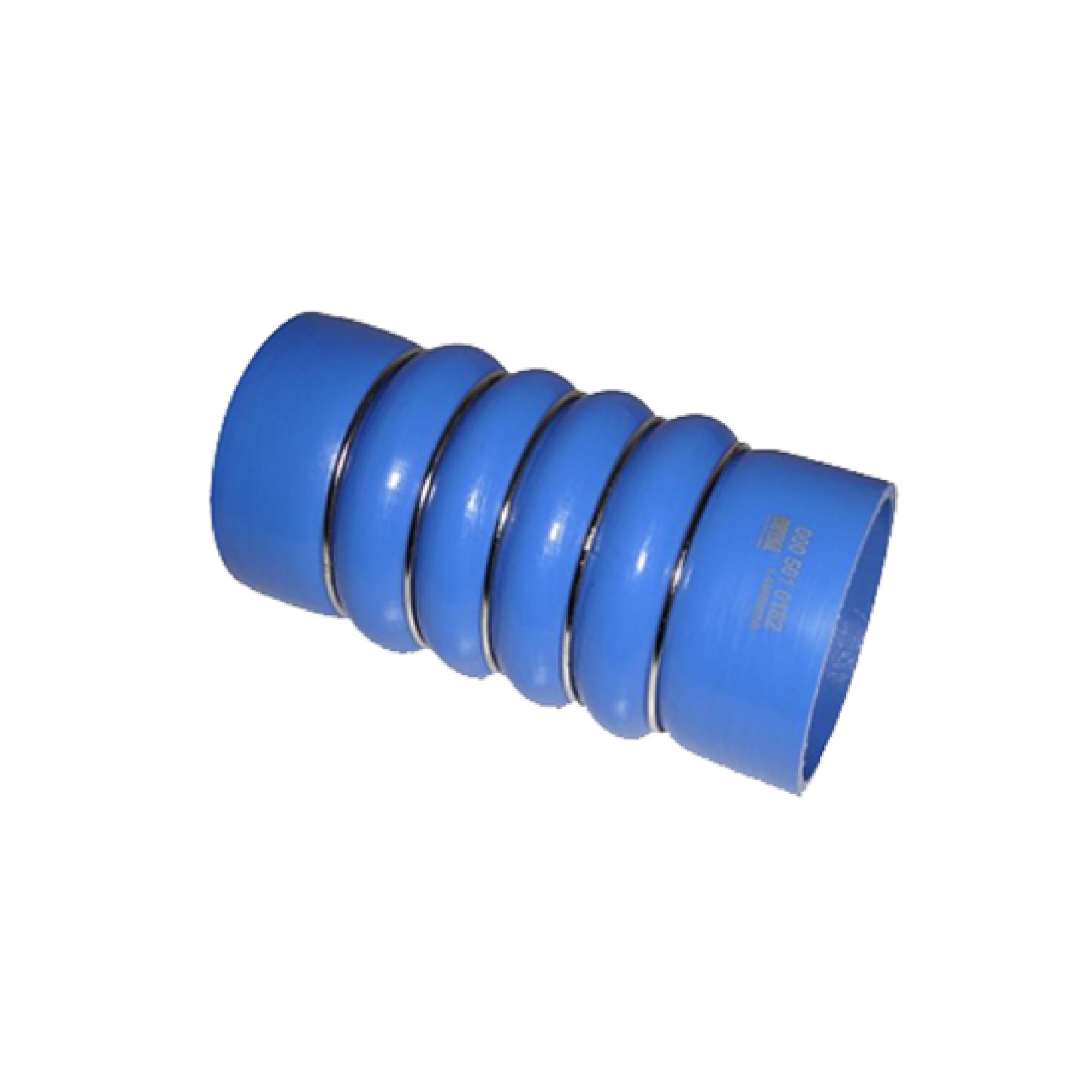

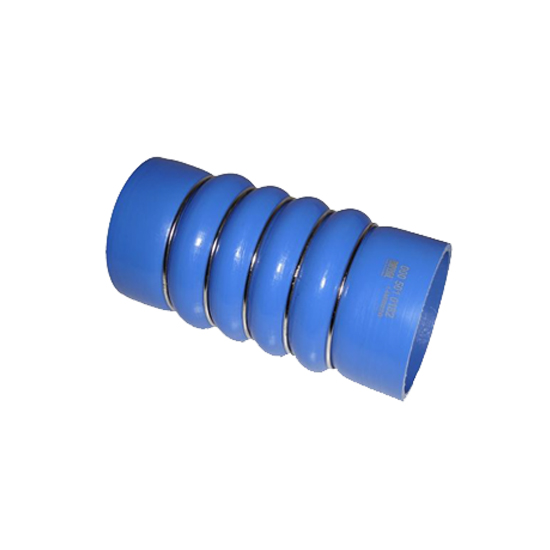

CMSeal hortumlarının en önemli özelliklerinden biri, esneklik ile mekanik dayanımı bir arada sağlayan çok katmanlı silikon yapıdır.

Pervane şaftı ve makine çalışma sırasında tamamen hareketsiz bir sistem değildir. Motor hareketleri, şaft dönüşü ve teknenin çalışma koşulları nedeniyle sistem üzerinde belirli seviyelerde titreşim ve hareket meydana gelebilir.

CMSeal silikon hortumunun esnek yapısı, bu hareketlerin sızdırmazlık gövdesine doğrudan aktarılmasını azaltmaya yardımcı olur. Böylece sistemin çalışma sırasında ihtiyaç duyduğu esneklik korunurken, sızdırmazlık ünitesinin stern tube bağlantısında güvenli şekilde konumlandırılması sağlanır.

Titreşim ve Mekanik Hareketlere Karşı Esneklik

Pervane şaftı ile makine arasında oluşabilecek titreşim, küçük eksenel hareketler ve sınırlı hizalama farklılıkları, şaft sızdırmazlık sisteminin çalışma koşullarını doğrudan etkileyebilir.

CMSeal sistemlerinde kullanılan silikon hortum, sahip olduğu esnek yapı sayesinde bu hareketlerin bir bölümünü absorbe etmeye yardımcı olur. Bu özellik özellikle uzun süre çalışan deniz araçlarında sistem üzerindeki mekanik yüklerin azaltılması açısından önemlidir.

Hortumun doğru ölçüde seçilmesi ve uygun şekilde monte edilmesi, CMSeal şaft sızdırmazlık sisteminin dengeli, güvenilir ve uzun ömürlü çalışmasına katkı sağlar.

Güvenli Bağlantı Sistemi

CMSeal silikon hortumları, uygun ölçülerdeki paslanmaz çelik hortum kelepçeleri ile stern tube ve sızdırmazlık gövdesine sabitlenir.

Kelepçeler hortum çevresinde kontrollü ve dengeli bir sıkma kuvveti oluşturarak bağlantının güvenli şekilde sabitlenmesini sağlar. Deniz ortamında kullanılacak bağlantı elemanlarının korozyona karşı dayanıklı olması sistem güvenilirliği açısından önem taşımaktadır.

Doğru hortum çapı, doğru kelepçe seçimi ve uygun sıkma işlemi birlikte değerlendirildiğinde, bağlantı noktasında güvenli ve sağlam bir montaj elde edilir.

Doğru Hortum Seçiminin Önemi

Şaft sızdırmazlık sistemlerinde hortum yalnızca iki parçayı birbirine bağlayan bir bağlantı elemanı değildir. Aynı zamanda sızdırmazlık gövdesinin stern tube üzerinde doğru konumda çalışmasına yardımcı olan önemli bir sistem bileşenidir.

Bu nedenle hortumun;

• İç çapının stern tube dış çapına uygun olması,
• Hortum uzunluğunun montaj alanına uygun seçilmesi,
• Sızdırmazlık gövdesinin doğru konumlandırılmasına imkan vermesi,
• Montaj sonrasında aşırı gerilme veya sıkışmaya maruz kalmaması,
• Kelepçelerin doğru konumlandırılması ve uygun şekilde sıkılması

önemlidir.

Yanlış çapta veya uygun olmayan uzunlukta hortum kullanılması, sistemin çalışma geometrisini ve sızdırmazlık performansını olumsuz etkileyebilir. Bu nedenle CMSeal sistemlerinde kullanılacak hortumun sistem ölçülerine uygun olarak seçilmesini tavsiye ediyoruz.

Kontrol ve Bakım

Periyodik bakım sırasında silikon hortumun ve bağlantı kelepçelerinin genel durumu kontrol edilmelidir.

Hortum yüzeyinde çatlak, kesik, deformasyon, sertleşme, şişme veya benzeri fiziksel hasarlar bulunup bulunmadığı gözle kontrol edilmelidir. Aynı zamanda bağlantı kelepçelerinin konumu ve bağlantının güvenliği de kontrol edilmelidir.

Herhangi bir deformasyon veya kullanım açısından şüpheli bir durum tespit edilmesi halinde, sistem çalıştırılmadan önce ilgili parçanın kontrol edilmesi ve gerekli görülmesi durumunda değiştirilmesi tavsiye edilir.

Sipariş Bilgileri

CMSeal sisteminiz için doğru silikon hortumun belirlenebilmesi amacıyla sipariş sırasında aşağıdaki bilgilerin verilmesi yeterlidir:

• Hortum iç çapı
• Hortum uzunluğu
• Mevcut hortumun üzerinde bulunan seri numarası

Not: Mevcut CMSeal hortumunuzun üzerinde bulunan seri numarasını bildirerek de sipariş oluşturabilirsiniz. Hortum üzerindeki seri numarası sayesinde sisteminizde kullanılan hortumun ölçüsü ve uygun ürün bilgileri daha kolay belirlenebilir.

Doğru ölçü ve uygun hortum seçimi; montaj güvenliği, sızdırmazlık performansı ve sistemin uzun süre güvenilir şekilde çalışması açısından büyük önem taşımaktadır.

Hortum siparişinde aşağıdaki listeden parça numarasını belirtmeniz yeterlidir. Mevcut CMSeal hortumunuzun üzerindeki seri numarasını bildirerek de sipariş oluşturabilirsiniz.

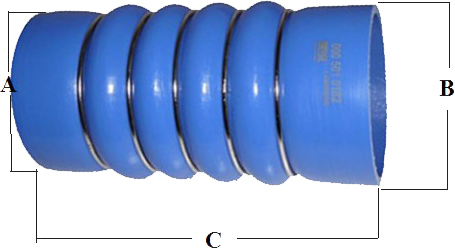

Silikon Hortum Ölçüleri

Parça No	İnç	mm
HOSE 1250	1.25	31.75
HOSE 1375	1.375	34.92
HOSE 1500	1.5	38.1
HOSE 1625	1.625	41.28
HOSE 1750	1.75	44.45
HOSE 1875	1.875	47.63
HOSE 2000	2	50.8
HOSE 2125	2.125	53.97
HOSE 2250	2.25	57.15
HOSE 2375	2.375	60.33
HOSE 2500	2.5	63.5
HOSE 2625	2.625	66.68
HOSE 2750	2.75	69.85
HOSE 2875	2.875	73.02
HOSE 3000	3	76.2
HOSE 3125	3.125	79.38
HOSE 3250	3.25	82.55
HOSE 3375	3.375	85.73
HOSE 3500	3.5	88.9
HOSE 3750	3.75	95.25
HOSE 4000	4	101.6
HOSE 4500	4.5	114.3
HOSE 4750	4.75	120.65
HOSE 5000	5	127
HOSE 5500	5.5	139.7
HOSE 6000	6	152.4
HOSE 6500	6.5	165.1
HOSE 6625	6.625	168.27
HOSE 7000	7	177.8
HOSE 7500	7.5	190.5
HOSE 8000	8	203.2
HOSE 8625	8.625	219.08
HOSE 10000	10	254

İki Çaplı Hortumlar (HS)

Parça No	İnç Ölçüsü	mm Ölçüsü
HS 1750-2000	1.75" x 2"	44.45 x 50.80 mm
HS 2000-2000	2" x 2"	50.80 x 50.80 mm
HS 2250-2375	2.25" x 2.375"	57.15 x 60.32 mm
HS 2500-2625	2.5" x 2.625"	63.50 x 66.67 mm
HS 2500-2750	2.5" x 2.75"	63.50 x 69.85 mm
HS 3000-3000	3" x 3"	76.20 x 76.20 mm
HS 3000-3500	3" x 3.5"	76.20 x 88.90 mm
HS 3250-3250	3.25" x 3.25"	82.55 x 82.55 mm
HS 3500-3500	3.5" x 3.5"	88.90 x 88.90 mm
HS 3500-3750	3.5" x 3.75"	88.90 x 95.25 mm
HS 3500-4000	3.5" x 4"	88.90 x 101.60 mm
HS 4000-4250	4" x 4.25"	101.60 x 107.95 mm
HS 4000-4500	4" x 4.5"	101.60 x 114.30 mm
HS 4000-5000	4" x 5"	101.60 x 127.00 mm
HS 4500-4500	4.5" x 4.5"	114.30 x 114.30 mm
HS 4500-5000	4.5" x 5"	114.30 x 127.00 mm
HS 5000-5500	5" x 5.5"	127.00 x 139.70 mm
HS 5000-6000	5" x 6"	127.00 x 152.40 mm
HS 5500-6500	5.5" x 6.5"	139.70 x 165.10 mm
HS 6500-7000	6.5" x 7"	165.10 x 177.80 mm
HS 6500-8000	6.5" x 8"	165.10 x 203.20 mm
