HORTUM REKORU

CMSeal uygulamalarında kullanım şartlarına ve sistem gereksinimlerine göre pirinç ve 316 kalite paslanmaz çelik hortum rekoru seçenekleri bulunmaktadır.

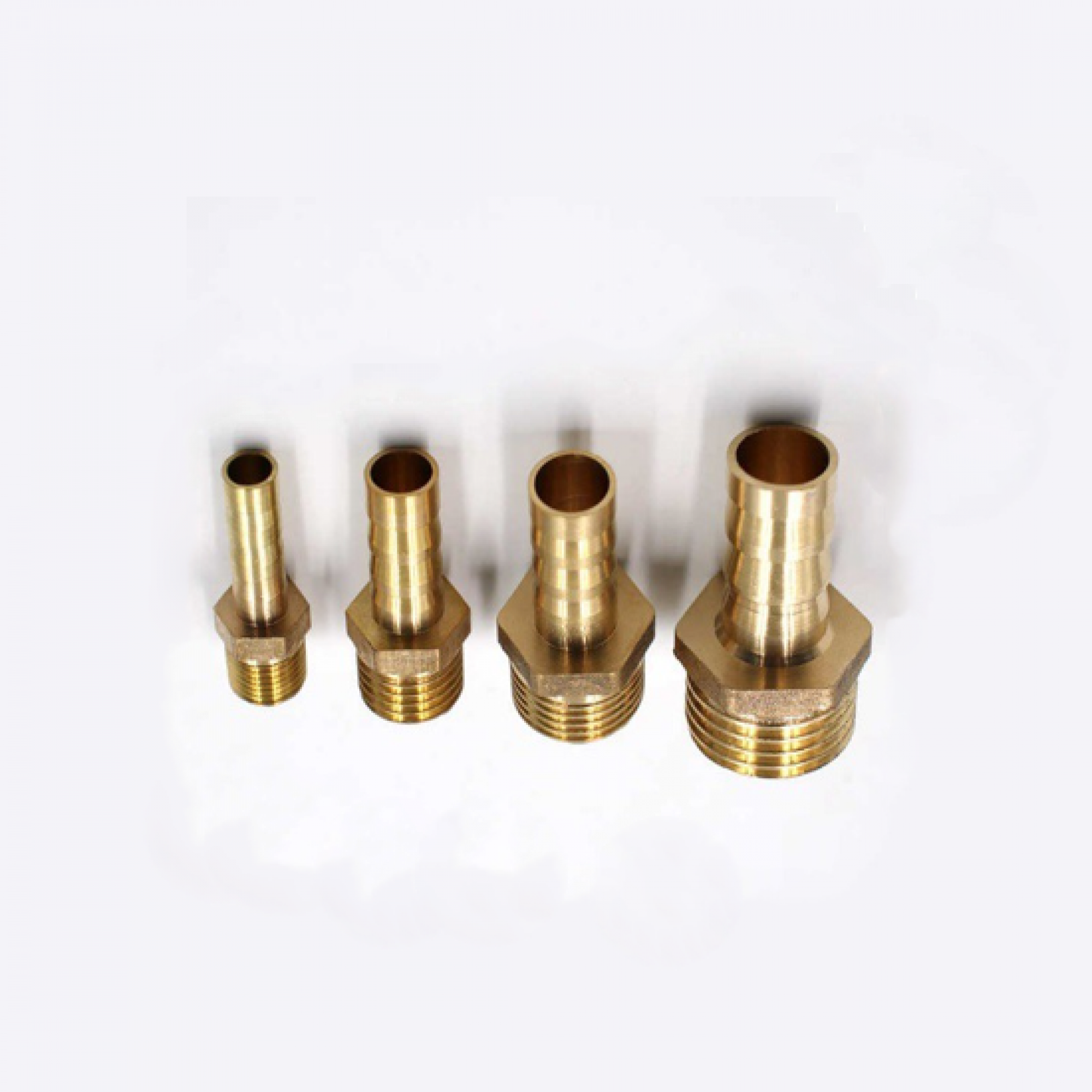

Pirinç Hortum Rekoru

CMSeal sistemlerinde kullanılan pirinç hortum rekorları, denizcilik uygulamalarındaki mekanik ve çevresel çalışma koşulları dikkate alınarak seçilmektedir.

Pirinç; işlenebilirliği, mekanik dayanımı ve birçok su tesisatı uygulamasındaki kullanım özellikleri nedeniyle bağlantı elemanlarında yaygın olarak tercih edilen bir malzemedir.

CMSeal için tedarik edilen pirinç hortum rekorları, hassas işlenmiş bağlantı yüzeyleri sayesinde ana gövde üzerindeki bağlantı noktasına uygun şekilde monte edilir ve soğutma/yağlama hortumunun sisteme güvenli şekilde bağlanmasına yardımcı olur.

Pirinç Hortum Rekorunun Özellikleri

• Yüksek mekanik dayanım
• İyi işlenebilirlik ve hassas bağlantı yüzeyi
• Su hattı uygulamalarına uygun yapı
• Basınca karşı dayanıklı bağlantı
• Hortum bağlantısına uygun özel uç geometrisi
• Farklı çap ve bağlantı ölçüsü seçenekleri
• Kolay montaj ve değiştirilebilir yapı
• CMSeal soğutma ve yağlama sistemleriyle uyumlu kullanım

Hortumun rekor üzerinde güvenli şekilde tutulabilmesi için kullanılacak hortumun iç çapı ile rekorun hortum bağlantı çapının birbirine uygun olması gerekmektedir.

Doğru hortum ve rekor kombinasyonu, bağlantının güvenliği ve su akışının sağlıklı şekilde devam etmesi açısından önemlidir.

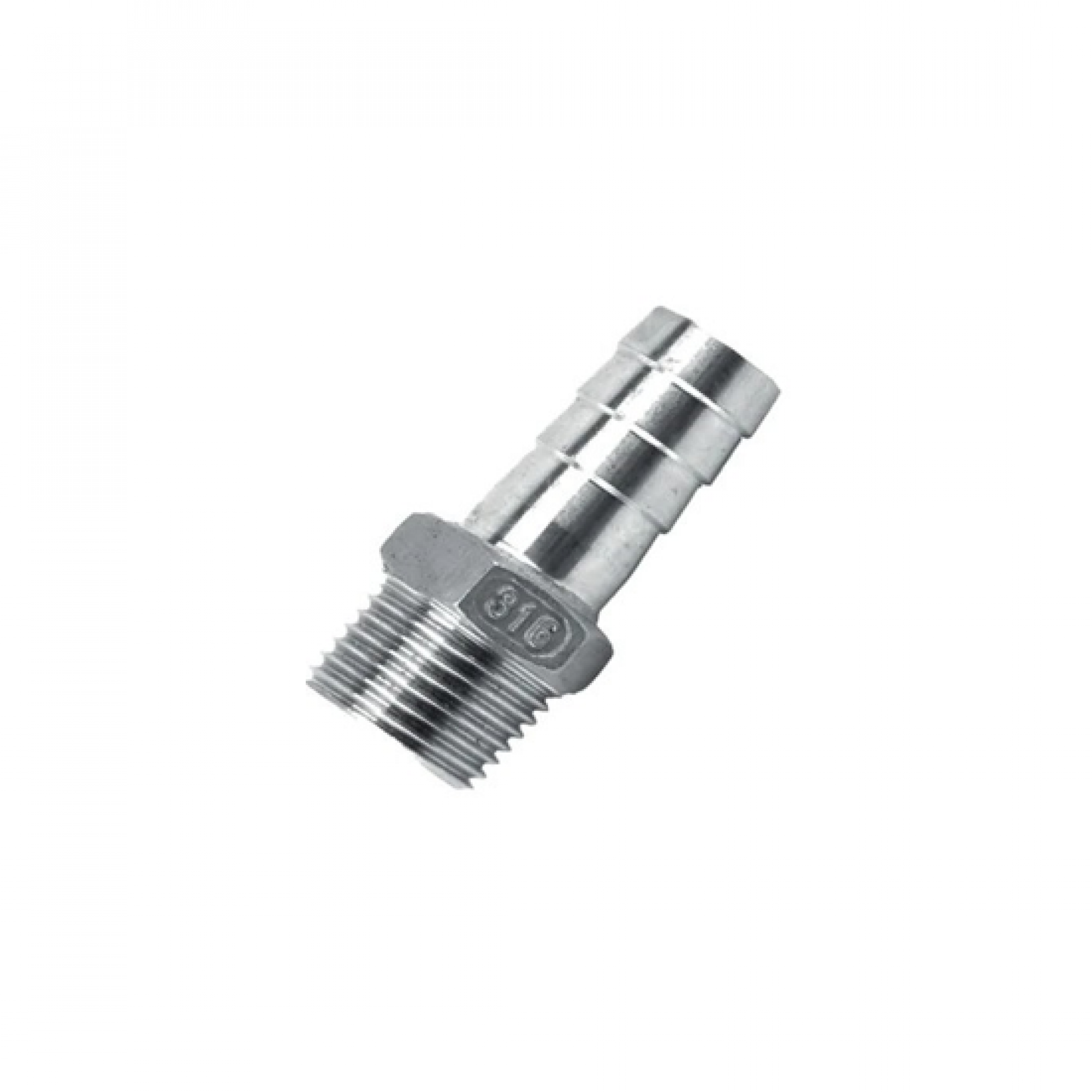

316 Paslanmaz Çelik Hortum Rekoru

CMSeal sistemlerinde kullanılan diğer seçenek 316 kalite paslanmaz çelik hortum rekorudur.

316 paslanmaz çelik, özellikle denizcilik uygulamalarında korozyon dayanımı nedeniyle yaygın olarak tercih edilen malzemelerden biridir. Tuzlu su, yüksek nem ve zorlu makine dairesi koşullarına maruz kalan bağlantı elemanlarında malzeme seçimi sistemin uzun dönem güvenilirliği açısından büyük önem taşır.

CMSeal ana gövdesi üzerinde kullanılan 316 paslanmaz çelik hortum rekorları, soğutma ve yağlama suyu hattının sisteme güvenli şekilde bağlanmasını sağlamak amacıyla farklı ölçülerde tedarik edilmektedir.

316 Paslanmaz Çelik Hortum Rekorunun Özellikleri

• 316 kalite paslanmaz çelik malzeme
• Deniz ortamına uygun yüksek korozyon dayanımı
• Tuzlu su ve yüksek nem koşullarına uygun kullanım
• Yüksek mekanik dayanım
• Basınçlı su bağlantılarına uygun yapı
• Hassas işlenmiş bağlantı yüzeyleri
• Farklı hortum ve bağlantı çapı seçenekleri
• Uzun ömürlü kullanım
• Kolay sökülebilir ve değiştirilebilir yapı
• CMSeal şaft sızdırmazlık sistemleriyle uyumlu kullanım

Soğutma ve Yağlama Sistemindeki Görevi

Hortum rekorunun temel görevi, motordan veya uygun bir su besleme noktasından gelen hattın CMSeal şaft sızdırmazlık sistemine güvenli şekilde bağlanmasını sağlamaktır.

Sisteme ulaşan su, şaft keçesinin çalışma bölgesinde gerekli çalışma koşullarının sağlanmasına yardımcı olur.

Uygun su beslemesi;

• Keçe ile dönen şaft arasındaki çalışma sıcaklığının kontrol edilmesine,
• Sürtünmeden kaynaklanabilecek ısının azaltılmasına,
• Keçe çalışma yüzeyinin uygun şekilde yağlanmasına,
• Keçenin erken aşınma riskinin azaltılmasına,
• Sızdırmazlık sisteminin güvenilir şekilde çalışmasına,
• Keçe ve sistem bileşenlerinin kullanım ömrünün korunmasına

yardımcı olur.

Bu nedenle hortum rekoru yalnızca mekanik bir bağlantı elemanı olarak değerlendirilmemelidir. Soğutma ve yağlama hattının sürekliliğini sağlayan sistem bileşenlerinden biridir.

Çift Rekorlu Bağlantı Sistemi

Çift makineli deniz araçlarında CMSeal sistemlerinin çift rekorlu hortum bağlantısı ile kullanılması tavsiye edilmektedir.

Bu uygulamada iki şaft sızdırmazlık sistemi arasında uygun bir su bağlantısı oluşturularak sistemlerin birbirini desteklemesine imkan sağlanır.

Makinelerden birinin devre dışı kalması durumunda, çalışmaya devam eden makineden gelen suyun diğer taraftaki CMSeal sistemine de ulaşmasına yardımcı olacak bir bağlantı düzeni oluşturulabilir.

Bu uygulama özellikle çift motorlu yat ve ticari deniz araçlarında soğutma ve yağlama sürekliliğinin desteklenmesi açısından avantaj sağlar.

Doğru Rekor Ölçüsünün Seçilmesi

CMSeal sistemi için hortum rekoru seçilirken yalnızca rekor malzemesine değil, bağlantı ölçülerine de dikkat edilmelidir.

Doğru ürünün belirlenebilmesi için;

• Rekor diş ölçüsü
• Hortum bağlantı çapı
• Kullanılacak hortumun iç çapı
• CMSeal gövdesindeki bağlantı ölçüsü
• Mevcut sistemin ürün veya seri numarası

kontrol edilmelidir.

Uygun olmayan ölçüde rekor veya hortum kullanılması bağlantının güvenilirliğini ve sistemdeki su akışını olumsuz etkileyebilir.

Montajda Dikkat Edilmesi Gerekenler

Hortum rekoru montajından önce bağlantı yüzeylerinin temiz ve hasarsız olduğu kontrol edilmelidir.

Rekor ana gövdeye monte edilirken uygun bağlantı yöntemi kullanılmalı ve gövdeye zarar verebilecek aşırı sıkma kuvvetinden kaçınılmalıdır.

Hortum bağlantısı gerçekleştirildikten sonra hortumun rekor üzerine yeterli mesafede oturduğu ve kullanılan kelepçenin doğru konumlandırıldığı kontrol edilmelidir.

Montaj tamamlandıktan sonra sistem çalıştırılarak bağlantı bölgesinde herhangi bir su kaçağı, gevşeme veya anormal durum bulunmadığı kontrol edilmelidir.

Pirinç ve 316 Paslanmaz Çelik Seçenekleri

CMSeal hortum rekorları uygulama gereksinimlerine göre farklı malzeme seçenekleriyle kullanılabilir.

Özellik	Pirinç Rekor	316 Paslanmaz Çelik Rekor
Malzeme	Pirinç	316 Paslanmaz Çelik
Mekanik Dayanım	Yüksek	Yüksek
Deniz Ortamında Kullanım	Uygulamaya göre	Çok uygun
Korozyon Dayanımı	İyi	Çok yüksek
İşlenebilirlik	Çok iyi	İyi
Hortum Bağlantısı	Farklı ölçüler	Farklı ölçüler
Değiştirilebilir Yapı	Evet	Evet
CMSeal Uyumluluğu	Evet	Evet

Periyodik Kontrol ve Bakım

CMSeal sisteminin periyodik kontrolleri sırasında hortum rekorlarının ve bağlı su hatlarının da kontrol edilmesi tavsiye edilir.

Kontrol sırasında özellikle korozyon, gevşeme, su kaçağı, hortum bağlantısındaki deformasyon ve rekor üzerinde fiziksel hasar bulunup bulunmadığı incelenmelidir.

Aynı zamanda hortumun rekor üzerindeki bağlantısı ve kelepçenin durumu kontrol edilmelidir. Su hattının tıkalı veya kısıtlanmış olmadığından ve sisteme yeterli su beslemesinin sağlandığından emin olunmalıdır.

Herhangi bir hasar veya bağlantı güvenliğini etkileyebilecek durum tespit edilmesi halinde ilgili parçanın değiştirilmesi tavsiye edilir.

CMSeal Hortum Rekoru Temel Özellikleri

• Pirinç ve 316 paslanmaz çelik seçenekleri
• Denizcilik uygulamalarına uygun yapı
• Yüksek mekanik dayanım
• Korozyona karşı dayanıklı malzeme seçenekleri
• Soğutma ve yağlama suyu bağlantısına uygun tasarım
• Farklı hortum çaplarına uygun ölçü seçenekleri
• Güvenli hortum bağlantısı
• Kolay montaj ve servis
• Değiştirilebilir yapı
• CMSeal şaft sızdırmazlık sistemleriyle uyumlu kullanım

Sipariş Bilgileri

Doğru CMSeal hortum rekorunun belirlenebilmesi için sipariş sırasında rekor bağlantı ölçüsü, kullanılacak hortumun iç çapı ve tercih edilen malzeme türünün belirtilmesi tavsiye edilir.

Mevcut CMSeal sisteminde kullanılan rekorun veya sistemin üzerinde bulunan ürün/seri numarası mevcutsa bu bilgi ile de sipariş oluşturabilirsiniz.

Doğru rekor ve hortum kombinasyonunun kullanılması; soğutma ve yağlama suyu akışının sürekliliği, bağlantı güvenliği, sızdırmazlık performansı ve sistemin uzun ömürlü çalışması açısından büyük önem taşımaktadır.

Diş Boyutu	Hortum Giriş Çap	Parça Numarası
1/8 NPT	3/8	C&M-1/8 NPT
1/4 NPT	3/8	C&M-1/4 NPT
3/8 NPT	3/8	C&M-3/8 NPT
3/8 NPT	1/2	C&M-3/8 NPT
1/2 NPT	3/8	C&M-1/2 NPT
3/4 NPT	1	C&M-3/4 NPT
